Beskrivning

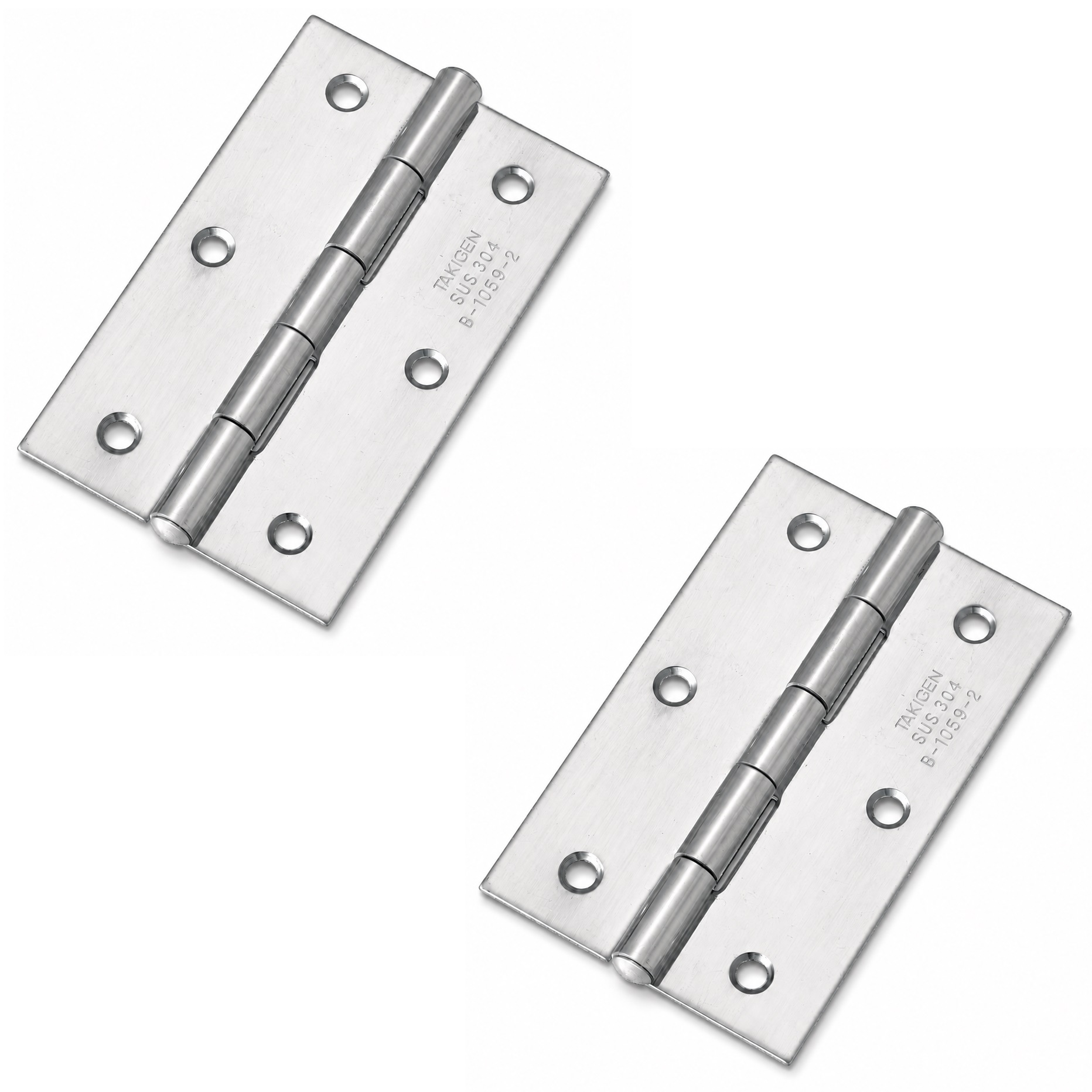

2-delars högkvalitativt skruvpåsgångjärn, tillverkat av massivt rostfritt stål SUS304 (V2A eller 1.4301), yta: blankpolerad, B-1059-2 (10658), storlek: 76 mm (2-63/64″), lastkapacitet: 10 kg

Tillämpning:

Robust platt gångjärn för maskindörrar, husdörrar, underhållsluckor och mycket mer.

B-1059-2 (10658) skruvpåskruvade gångjärn kopplar dörrar eller klaffar till en kaross eller ram och möjliggör enkel, permanent rotationsrörelse.



Den platta designen är särskilt lämplig för skruvapplikationer på hus, maskinkåpor och skåp.

SUS304 rostfritt stål erbjuder god korrosionsbeständighet, vilket gör gångjärnet lämpligt för fuktiga eller mer krävande miljöer.

Den polerade ytan säkerställer ett rent, högkvalitativt utseende och gör rengöringen enklare.

6 försänkta hål möjliggör stabil fästning, där skruvhuvudena kan vara i stort sett i nivå med gångjärnsbladen.

När två gångjärn används vertikalt är referensdörrens vikt upp till 10 kg (22 lbs) för en dörrstorlek på 800 mm (31-1/2″) x 400 mm (15-3/4″).

De högkvalitativa platta gångjärnen B-1059-2 är perfekta för bland annat:

• Maskinkåpor
• Rostfritt stålhus
• Styrskåp
• Enhetsklaffar
• Skåpsdörrar
• Maskindörrar
• Inkapslingsdörrar
• Underhållsluckor

Tekniska detaljer:

• Vikt: 40 g (för 2 stycken: 80 g)
• Lastkapacitet (lastkapacitet): 10 kg (22 lbs) – för 2 delar
• Storlek: 76 mm (2-63/64″)

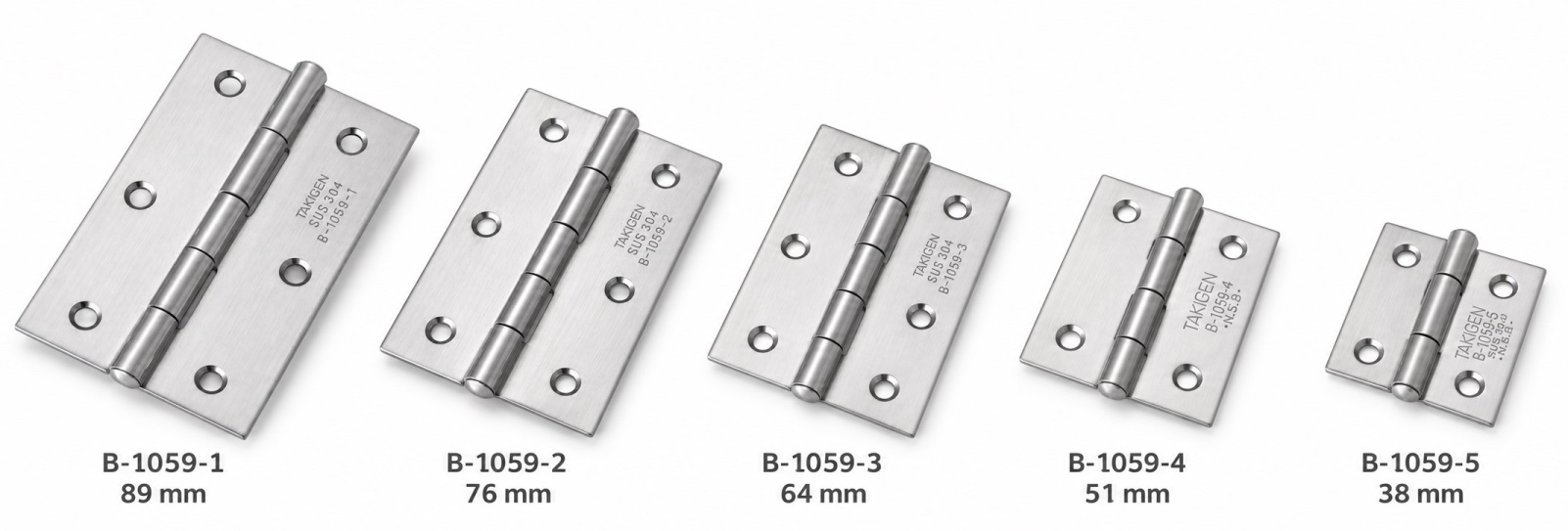

• Finns i 5 storlekar: 38 mm, 51 mm, 64 mm, 76 mm och 89 mm
• Enkel installation, stabil
• Materialtjocklek 1 mm (3/64″)
• 6 infällda monteringshål
• Monteringshål med ⌀4,5 mm
• Försänkning med ⌀6 mm
• ⌀4,5 mm gångjärnsstift
• Gångjärnsrull med ⌀6 mm ytterdiameter
• Fem gemensamma segment
• Referensdörr för viktspecifikation: 800 mm (31-1/2″) x 400 mm (15-3/4″)
• Lämplig för olika dörr- och klaffapplikationer
• Glansigt polerad
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög varumärkeskvalitet från TAKIGEN®

Yta:

• Glansigt polerad
• Blanka polerade ytor på möbelinredning och komponenter förbättrar estetiken och ger dem ett högkvalitativt, elegant utseende
• Dessutom gör den släta ytan rengöringen enklare och säkerställer mindre vidhäftning av smuts och smuts

Församling:

• Fästningen görs med 6 x försänkta skruvar av rostfritt V2A, cirka ⌀3,5 mm (ej inkluderat)
• Det platta gångjärnet har 6 monteringshål med sänkning
• Det plana gångjärnet justeras först med dörren eller klaffen och karmen i önskad position
• De 6 fästpunkterna markeras enligt hålmönstret och, beroende på vilket material som används, är de förborrade eller gängade
• Gångjärnet fästs sedan med lämpliga sänkskruvar
• För en visuellt ren installation bör skruvhuvudena vara så jämnt placerade som möjligt i försänkarna
• Innan den slutliga åtdragningen måste det kontrolleras om dörren eller fliken kan flyttas fritt och utan stöd

Måtten:

• Längd: 76 mm (2-63/64″)
• Bredd: 45,5 mm (1-51/64″)
• Materialtjocklek: 1 mm (3/64″)
• Hålmönster: 56 mm (2-13/64″)
• Antal gemensamma segment: 5

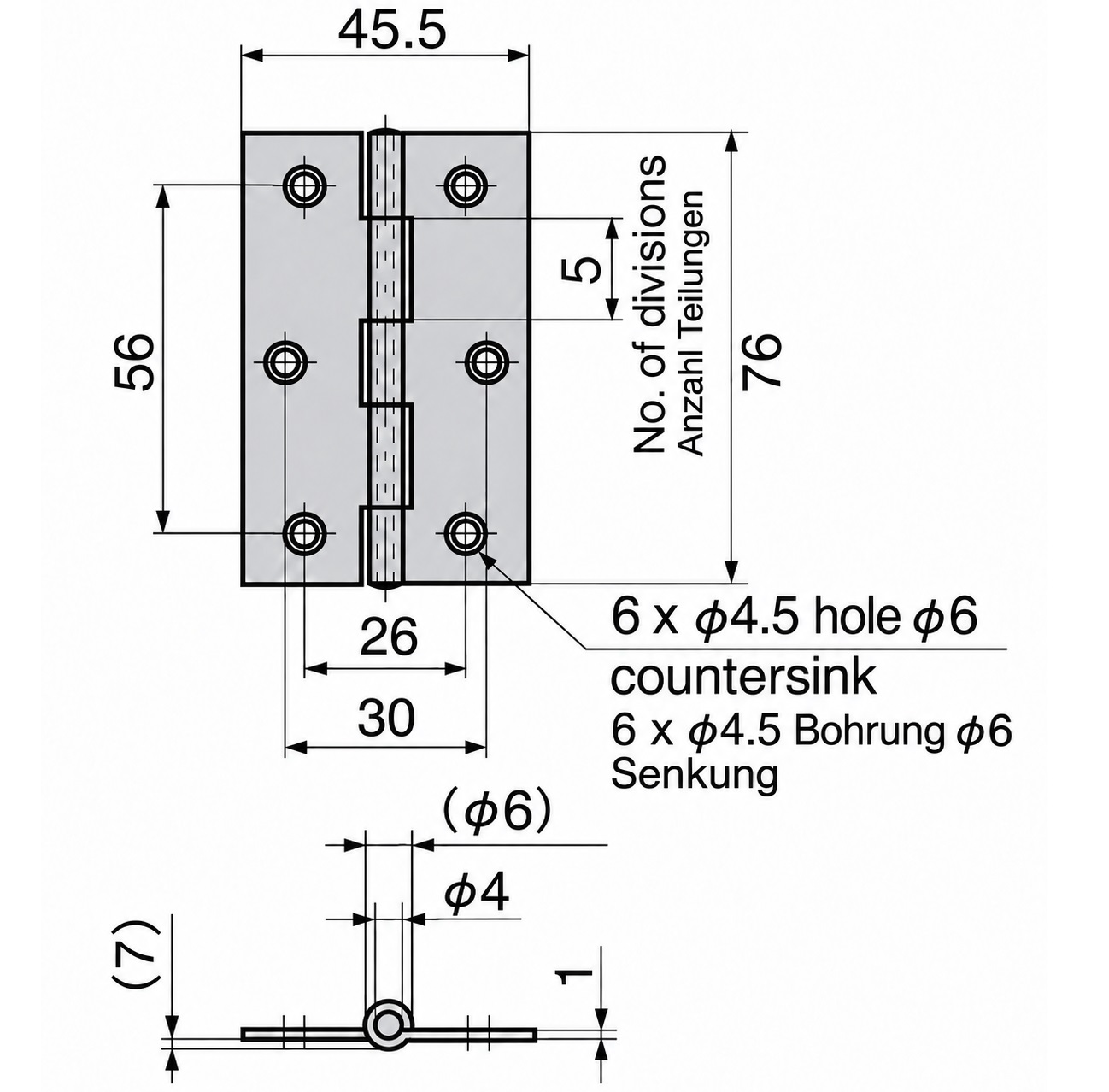

För fler mått och detaljer , se teknisk ritning.

Material:

• De platta gångjärnen B-1059-2 är gjorda av massivt rostfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rostfritt stål kännetecknas av sin höga korrosionsbeständighet och hållbarhet, vilket gör det idealiskt för användning i krävande miljöer
• Dessutom erbjuder den ett attraktivt gränssnitt som är både modernt och lätt att underhålla

Ingår i leveransen:

• 2-delat platt gångjärn B-1059-2 (10658) tillverkat av massivt rostfritt stål SUS304, blankt polerat, 76 mm (2-63/64″)
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens artikelnummer:

• Artikel-ID: 10658
• Artikelnummer: B-1059-2

Tillverkare: TAKIGEN (Japan)
