Beskrivning

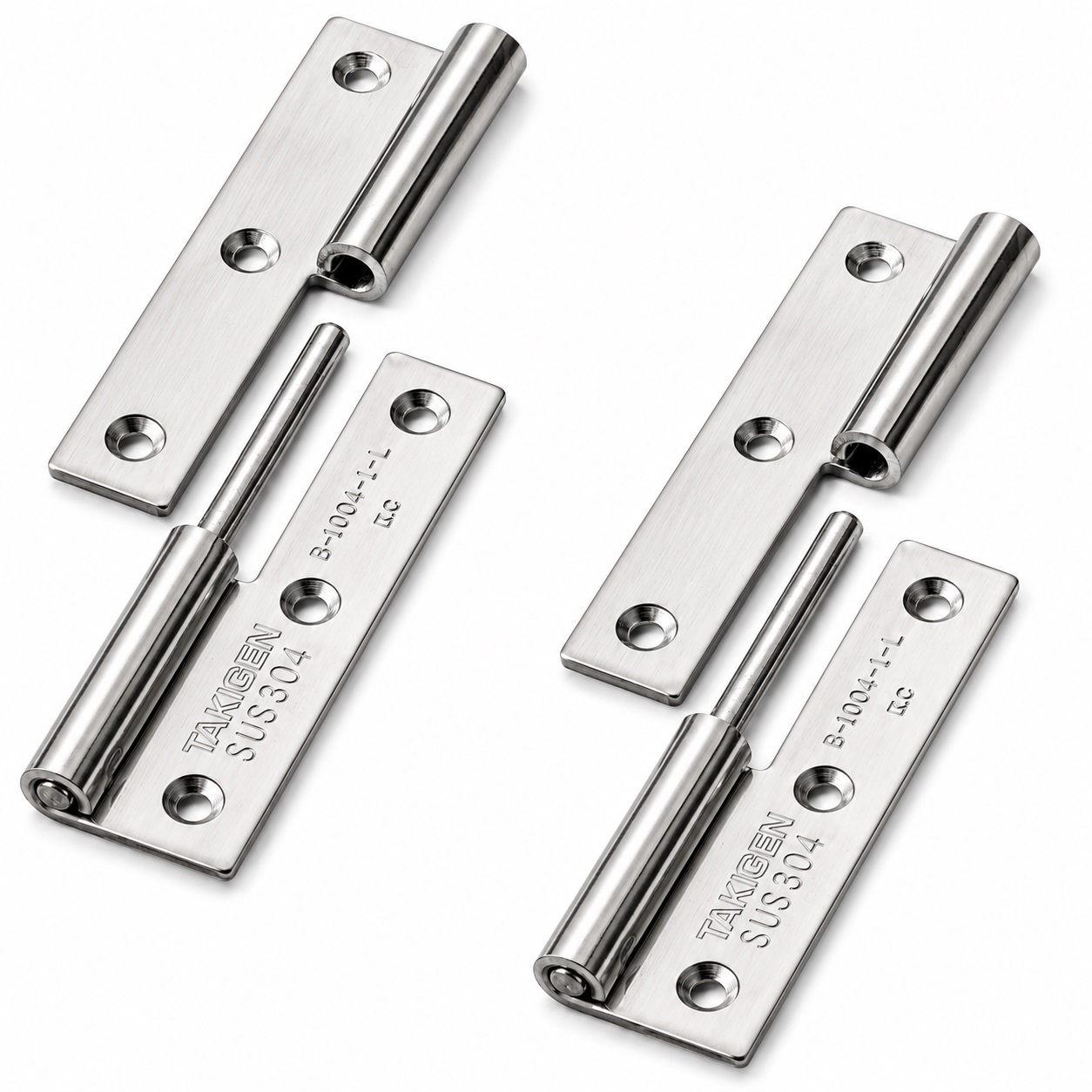

2-delar, högkvalitativt robust visningsgångjärn, gjort av massivt rostfritt stål SUS304 (V2A eller 1.4301), yta: blankt polerad, B-1004-1-L (10563), höjd: 75 mm (2-61/64″), version: vänster, lastkapacitet: 15 kg (34 lbs)

Tillämpning:

Robust lyftande gångjärn för dörrar, underhållsluckor och mycket mer.

Version: vänster. För vänstergångbara dörrar och klaffar

Lyftgångjärnet B-1004-1-L (10563) kopplar dörrar eller klaffar till ett hus på ett avtagbart sätt.

Genom att lyfta kan den rörliga delen separeras från den permanent monterade gångjärnsdelen utan att lossa fästskruvarna.

Vänster- och högerversionerna är avsedda för lämpligt gångjärnskonstruktioner.

SUS304-materialet och den spegelpolerade ytan ger hög korrosionsbeständighet för kök, marin och utomhusapplikationer.

Sex försänkta hål möjliggör injämning och låg interferensfastning med M3-sänkta skruvar.

När två gångjärn används vertikalt anger TAKIGEN en dörrmassa på 15 kg som referensvärde.

De högkvalitativa B-1004-1-L flaggskeppsgångjärnen är perfekta för bland annat:

• Yttre hus
• Utrustningsdörrar
• Maskinkåpor
• Dörrar till köksapparater
• Dörrar
• Underhållsluckor

Tekniska detaljer:

• Version: vänster
• Vikt: 65 g (för 2 stycken: 130 g)
• Lastkapacitet (lastkapacitet): 15 kg (34 lbs) – för 2 stycken
• Höjd: 75 mm (2-61/64″)
• Finns i 2 finishar: vänster och höger, i 3 material: titan, SUS304 rostfritt stål och stål, samt i 3 längder: 50 mm, 64 mm och 75 mm
• Enkel installation, stabil
• Avtagbar tvådelad konstruktion
• Hög korrosionsbeständighet
• Materialtjocklek: 2 mm (5/64″)
• Sex försänkta hål för M3-skruvar
• ⌀4 mm (5/32″) gångjärnspinne
• Dörren kan tas bort utan att skruvarna lossas
• Lämplig för både inomhus- och utomhusbruk
• RoHS10-kompatibel
• Glansigt polerad
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög varumärkeskvalitet från TAKIGEN®

Yta:

• Glansigt polerad
• Blanka polerade ytor på möbelinredning och komponenter förbättrar estetiken och ger dem ett högkvalitativt, elegant utseende
• Dessutom gör den släta ytan rengöringen enklare och säkerställer mindre vidhäftning av smuts och smuts

Församling:

• Fästningen görs med 6 stycken M3 försänkta skruvar (ej inkluderat)
• Flaggskeppsgångjärnet B-1004-1-L (10563) har 6 monteringshål
• Avståndet mellan monteringshålen är 24 mm horisontellt och 30 mm vertikalt
• Först måste positionerna för de två gångjärnshalvorna markeras och de sex fästpunkterna förberedas
• Gångjärnshalvan på höljets sida är fastsatt med tre M3-försänkta skruvar
• Gångjärnshalvan på dörrsidan är också monterad med tre M3-sänkta skruvar
• Båda halvorna av gångjärnet måste justeras så att gångjärnsstiftet kan sättas in utan spänning
• Dörren eller luckan fästs sedan på gångjärnssprinten uppifrån
• Slutligen är det nödvändigt att kontrollera slätheten, full kontakt med stiftet och att alla skruvar sitter tätt

Måtten:

• Total lyftgångjärnshöjd: 75 mm (2–61/64″)
• Bredd: 38 mm (1-1/2″)
• Gångjärnsstiftets diameter: ⌀4 mm (5/32″)

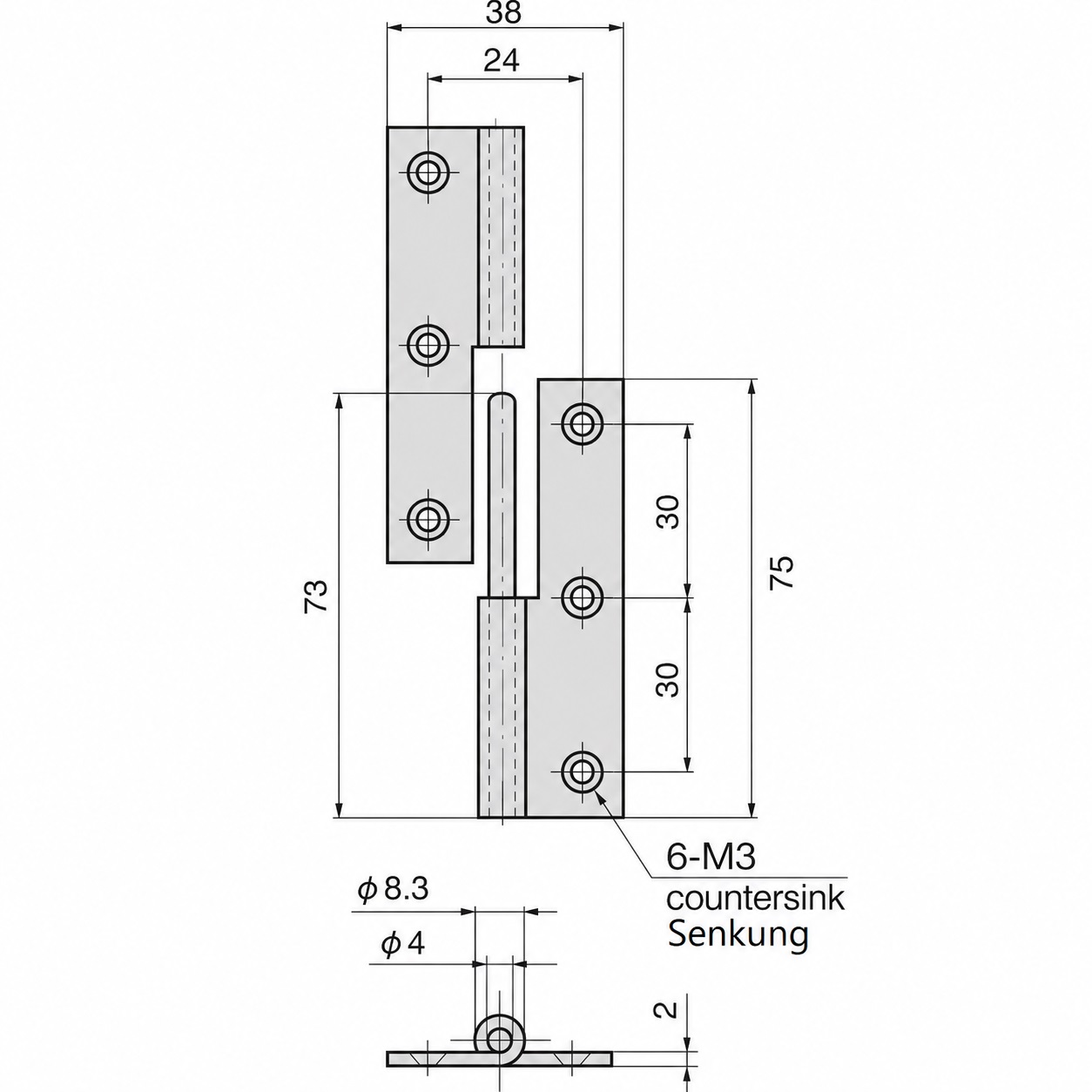

För fler mått och detaljer , se teknisk ritning.

Material:

• B-1004-1-L:s flaggskeppsgångjärn är tillverkade av massivt SUS304 rostfritt stål (V2A eller 1.4301)
• SUS304 rostfritt stål kännetecknas av sin höga korrosionsbeständighet och hållbarhet, vilket gör det idealiskt för användning i krävande miljöer
• Dessutom erbjuder den en attraktiv, polerad eller satinfinish som är både modern och lätt att underhålla

Ingår i leveransen:

• 2 delar lyftgångjärn B-1004-1-L (10563) tillverkade av massivt rostfritt stål SUS304, blankt polerad, 75 mm (2-61/64″), version: vänster
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens artikelnummer:

• Artikel-ID: 10563
• Artikelnummer: B-1004-1-L
• GTIN-nummer (EAN, UPC): 0618455525834

Tillverkare: TAKIGEN (Japan)
