Beskrivning

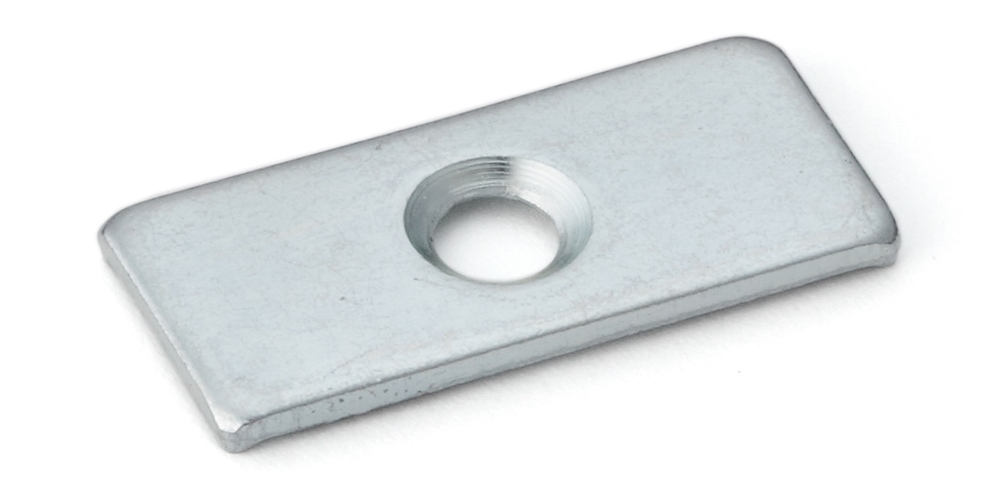

8-delars högkvalitativ rektangulär bänkplatta med sänkt hål, tillverkad av robust stål, yta: zinkkromat, SP0207 (140-050-323), storlek: 26 mm (1-1/32″)

Tillämpning:

Magnetisk motsvarighet för magnetiska spärrar, magnetlås, skåpdörr och mycket mer.

SP0207 (140-050-323) magnetiska motplåten av robust stål fungerar som motsvarighet till magnetiska lås och push-to-open magnetiska kapslingar.



Den magnetiska motsvarigheten SP0207 är lämplig för alla magnetiska sluten och tryckmagnetiska sluten.

Den kompakta storleken på endast 26 mm x 12 mm (15/32″) gör att den kan monteras diskret på trä- eller metalldörrar.

Den 1,4 mm (1/16″) tunna designen på den magnetiska motsvarigheten SP0207 förhindrar glipor och gör det enklare att justera fronten.

Den magnetiska motsvarigheten SP0207 har fyra klor i hörnen som förhindrar att den magnetiska motplattan roterar runt monteringsskruven vid montering eller senare vid användning.

Tack vare den galvaniserade ytan är SP0207:s magnetiska motplåt korrosionsbeständig.

Detta säkerställer säker stängning och öppning utan handtag.

De högkvalitativa magnetiska räknarplattorna SP0207 är perfekta för bland annat:

• Möbler dörrar
• Push-to-open magnetiska stängningar
• Magnetisk flugsnappare
• Magnetisk stängning
• Skåp dörr

Tekniska detaljer:

• Vikt: 3,1 g
• Storlek: 26 mm (1-1/32″)
• Enkel installation, stabil
• Materialtjocklek: 1,4 mm (1/16″)
• rektangulär
• Hög korrosionsbeständighet
• Lämplig för trä och MDF
• Zinkkromat
• stål, robust
• Hög märkeskvalitet av Sugatsune / LAMP®

Yta:

• Zinkkromat
• Den galvaniserade ytan skyddar mot rost och korrosion

Församling:

• Fästningen sker med 4 x 16 mm försänkta spånskiveskruvar, självgängande (ingår ej)
• SP0207:s magnetiska bänkplatta är placerad på insidan av dörren så att den sitter exakt mittemot det magnetiska låset
• Motplåten har ett monteringshål med en diameter på ⌀4,5 mm (11/64″)
• Ett 2 mm centreringshål sätts in och den magnetiska motsvarigheten SP0207 skruvas sedan fast med två chipboardskruvar, med skruvhuvudet spolat i försänkaren
• Funktionen ska sedan testas genom att dörren stängs och push-to-open-mekanismen aktiveras

Måtten:

• Magnetens motsvarighetslängd: 26 mm (1-1/32″)
• Bredd: 12 mm (15/32″)
• Monteringshålets diameter: ⌀4,5 mm (11/64″)
• Magnetmotsvarighetens tjocklek (materialtjocklek): 1/16″ (1,4 mm)

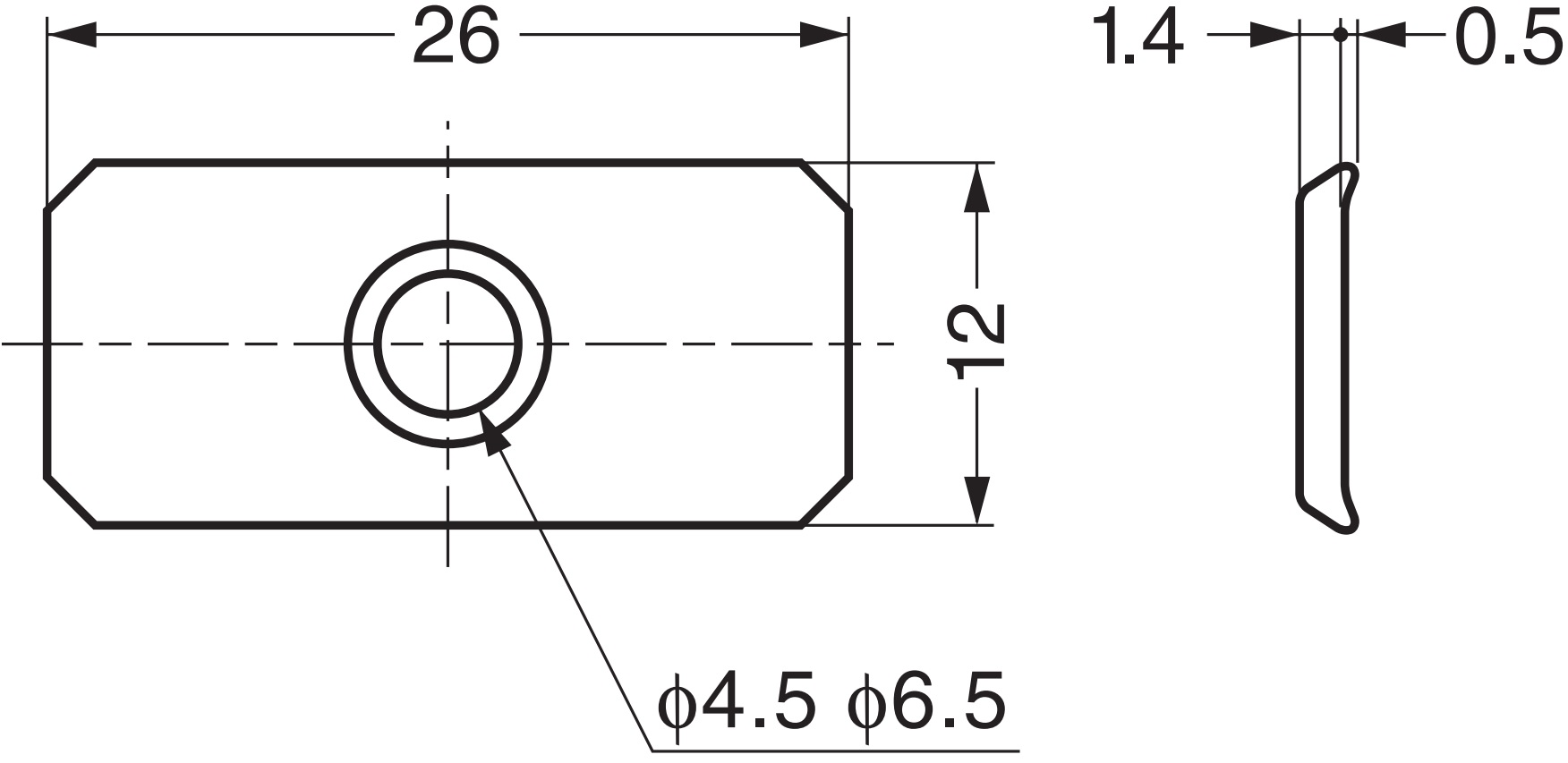

För fler mått och detaljer , se teknisk ritning.

Material:

• SP0207-magnetplattorna är tillverkade av robust stål
• Stål är idealiskt för möbelbeslag eftersom det är både robust och hållbart, vilket säkerställer hög motståndskraft och lång livslängd för beslagen

Ingår i leveransen:

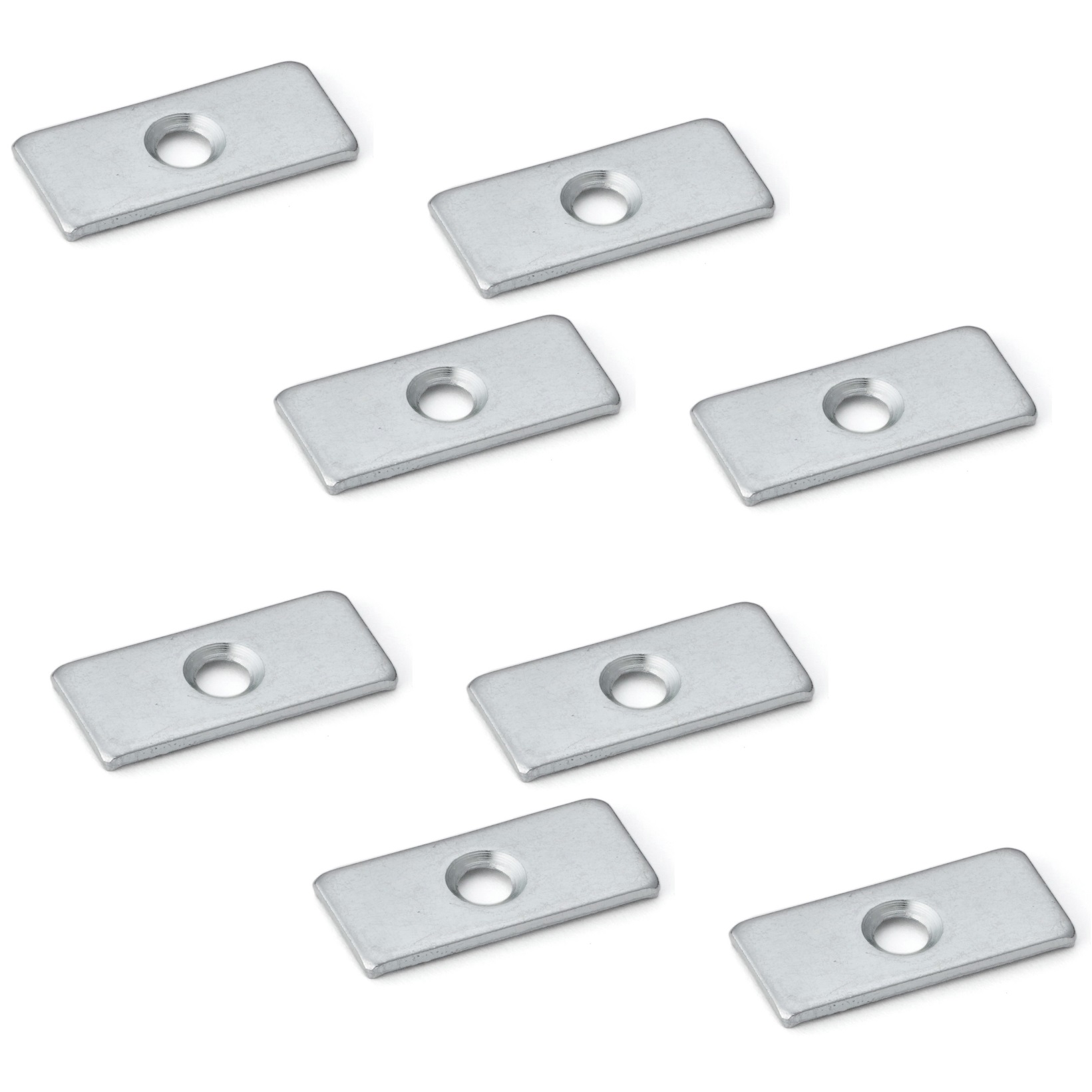

• 8-delars magnetisk motplåt SP0207 (140-050-323) tillverkad av robust stål, zinkkromat, 26 mm (1-1/32″)
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens artikelnummer:

• Artikel-ID: 140-050-323
• Artikelnummer: SP0207
• EAN-nummer: 4510932018173

Tillverkare: von Sugatsune / LAMP® (Japan)
