Beskrivning

Högkvalitativ klafffästning, gjord av metall och robust plast (metall och plast), yta: grå, 1010621, lastkapacitet: 14 kg (31 lbs)

Tillämpning:

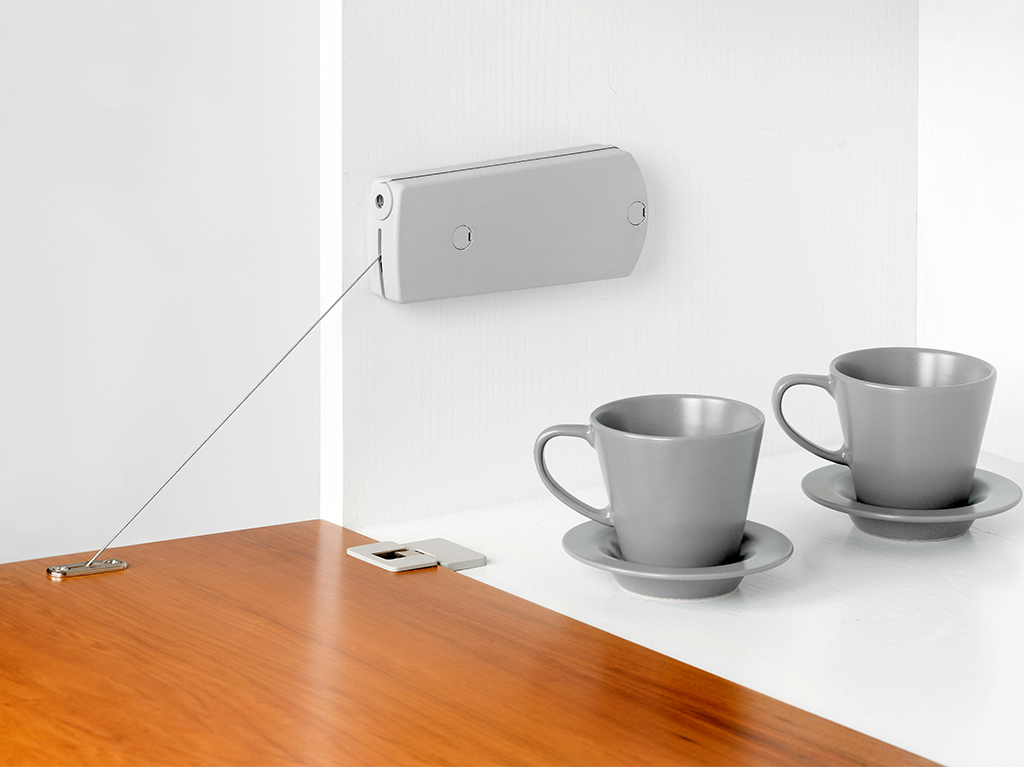

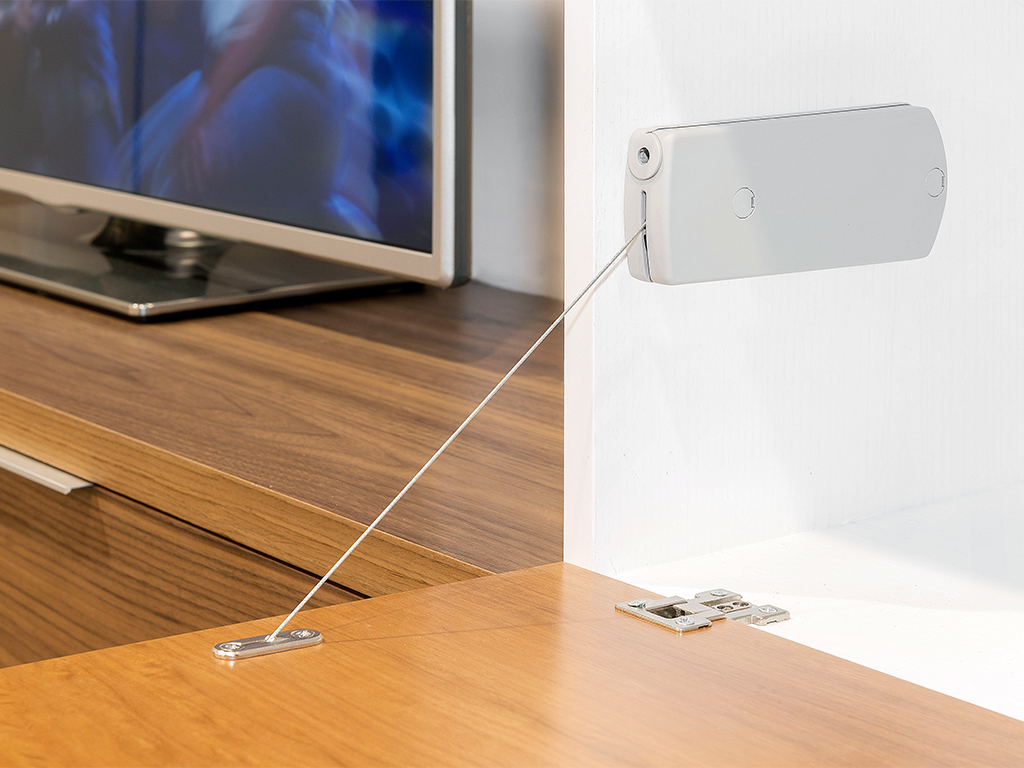

Robust repklaffhållare för möbelklaffar, skåpflikar, sekreterarkflikar, stångflikar och mycket mer.

Klafffästet 1010621 (Microwinch) är en kompakt klaffhållare för nedåtöppnande möbelklaffar och fungerar med en kraftig stålvajer.



När den öppnas saktar mekanismen ner klaffens nedåtgående rörelse och förhindrar därmed att den faller okontrollerat.

Slutpositionen på den öppna klaffen kan justeras så att öppningsvägen kan anpassas efter möbler och användning.

Bromskraftsversionen på 14 kg (31 lbs) är avsedd för klaffhöjder från 210 till 480 mm (8-17/64″ – 18-57/64″); den tillåtna kombinationen av klaffhöjd, klaffvikt och antal mekanismer bestäms enligt urvalstabellen.



Eftersom repflikhållaren 1010621 kan monteras antingen horisontellt eller vertikalt samt till höger eller vänster, kan den också användas flexibelt i plattare möbelramar.

Kombinationen av stål och plast säkerställer en kompakt, robust konstruktion och gör inredningen särskilt lämplig för hem-, kontors- och skåpmöbler.

De högkvalitativa repflikhållarna 1010621 är perfekta för bland annat:

• Hem möbler
• Kontorsmöbler
• Väggskåp
• Polisong
• Möbelklaffar
• Kabinettflikar
• Sekreterarens flaps
• Stångklaffar

Tekniska detaljer:

• Vikt: 295 g
• Lastkapacitet (lastkapacitet): 14 kg (31 lbs)
• Storlek: 160,5 mm (6-5/16″)
• Finns i 4 versioner: 4 kg, 6 kg, 10 kg, 14 kg
• Enkel installation, stabil
• Dämpad nedåtgående rörelse av möbelfliken
• Justerbar öppningsposition
• Med stålkabel
• Kan användas till höger och vänster
• Kan monteras horisontellt och vertikalt
• För klaffhöjder från 210 till 480 mm (8-17/64″ – 18-57/64″)
• För paneltjocklekar från 16 till 22 mm (5/8″ – 55/64″)
• Kompakt design
• Lämplig för platta möbelkroppar
• Användning med möbelgångjärn
• En eller två mekanismer beroende på klaffens vikt och klaffens höjd
• Grå
• robust
• Hög varumärkeskvalitet från UMAXO®

Yta:

• Grå
• Grått erbjuder en mångsidig och elegant bas som passar väl med andra färger och material, och skapar en lugn, tidlös atmosfär i både moderna och klassiska rum
• Dessutom har grått förmågan att framhäva detaljer i ett rum utan att själv dominera, vilket gör det idealiskt för att skapa harmoniska och balanserade interiörer

Församling:

• Fästningen görs med de sex skruvar som ingår i leveransområdet (Euroskruvar)
• Repklaffhållaren har 1010621 två monteringshål med ⌀6,5 mm på ett avstånd av 110 mm; den separata klaffanslutningen har också två fästpunkter
• För det första måste antalet mekanismer som matchar klaffens höjd och klaffvikt bestämmas utifrån urvalstabellen
• Därefter markeras fästpunkterna på karosssidan enligt önskad horisontell eller vertikal monteringsposition och förborras för mekanismen med ⌀5 mm x 12 mm
• I fallet med en träbaserad eller träbaserad nyckel görs två hål på ⌀5 mm (13/64″) x 13 mm och det mittersta hålet på ⌀0 mm x 11 mm för klaffanslutningen
• Klaffhållaren och klaffanslutningen monteras sedan med de medföljande fästskruvarna

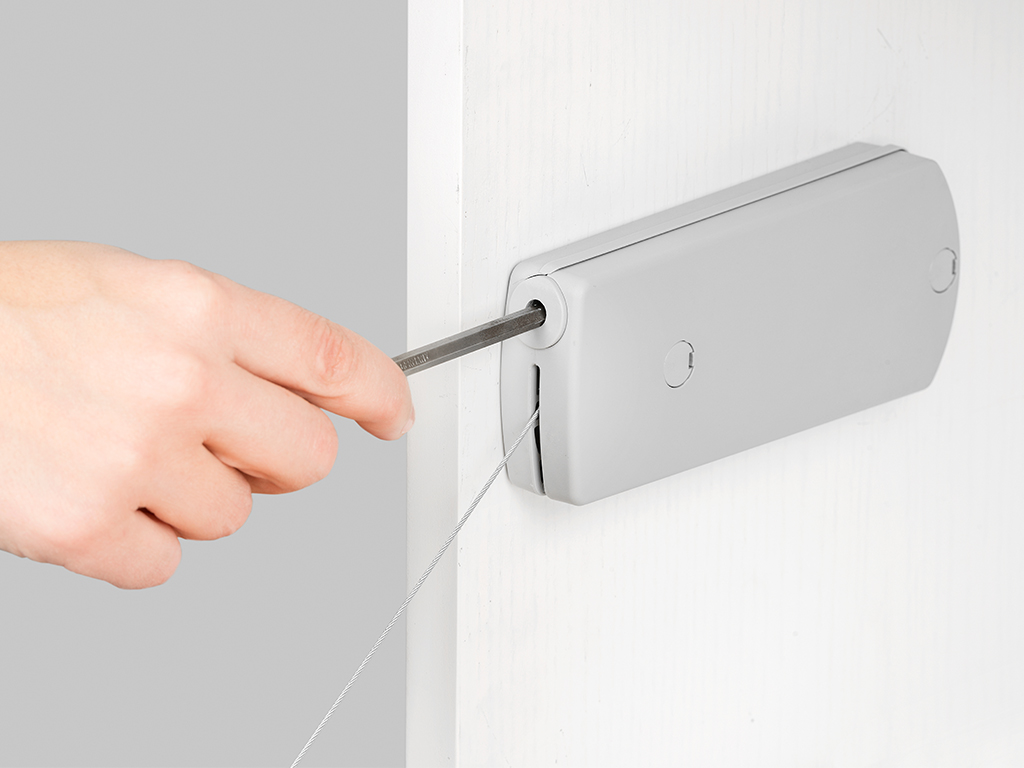

• Därefter kopplas stålkabeln till klaffanslutningen och kontrolleras för korrekt gång. Slutligen justeras ändöppningspositionen, där klaffen ska avlastas under justeringen (för mer information, se monteringsritning)

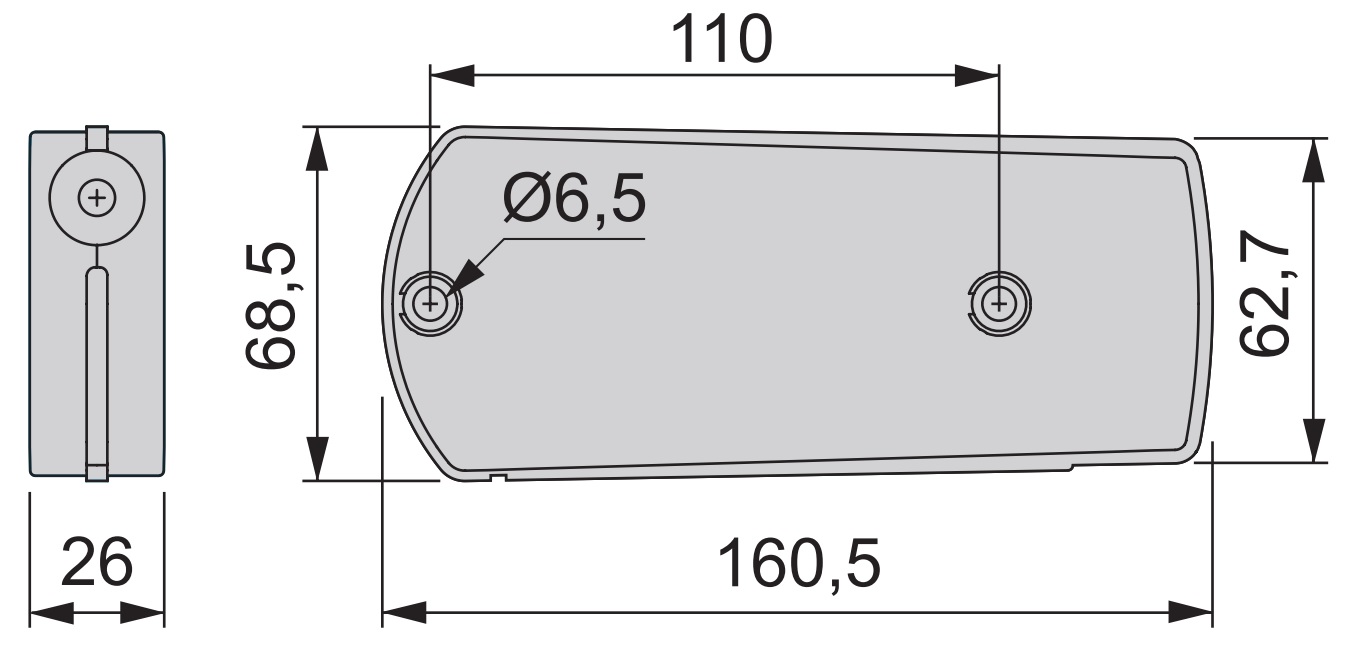

Måtten:

• Längd: 160,5 mm (6-5/16″)
• Maxhöjd: 68,5 mm (2-45/64″)
• Hylshöjd vid den smalare änden: 62,7 mm (2-15/32″)
• Djup: 26 mm (1-1/32″)
• Monteringshålsavstånd: 110 mm (4-21/64″)
• Monteringshål på mekanismen: ⌀6,5 mm (1/4″)



För fler mått och detaljer , se teknisk ritning.

Material:

• 1010621 repflaffhållarna är tillverkade av metall och robust plast (både metall och plast)
• Stålrep
• Kombinationen av metall och plast ger en optimal balans mellan styrka och flexibilitet, vilket gör kopplingarna robusta och anpassningsbara på samma gång
• Dessutom möjliggör denna kombination av material förbättrad estetik och funktionalitet, eftersom den erbjuder både stabilitet och en mängd olika designalternativ

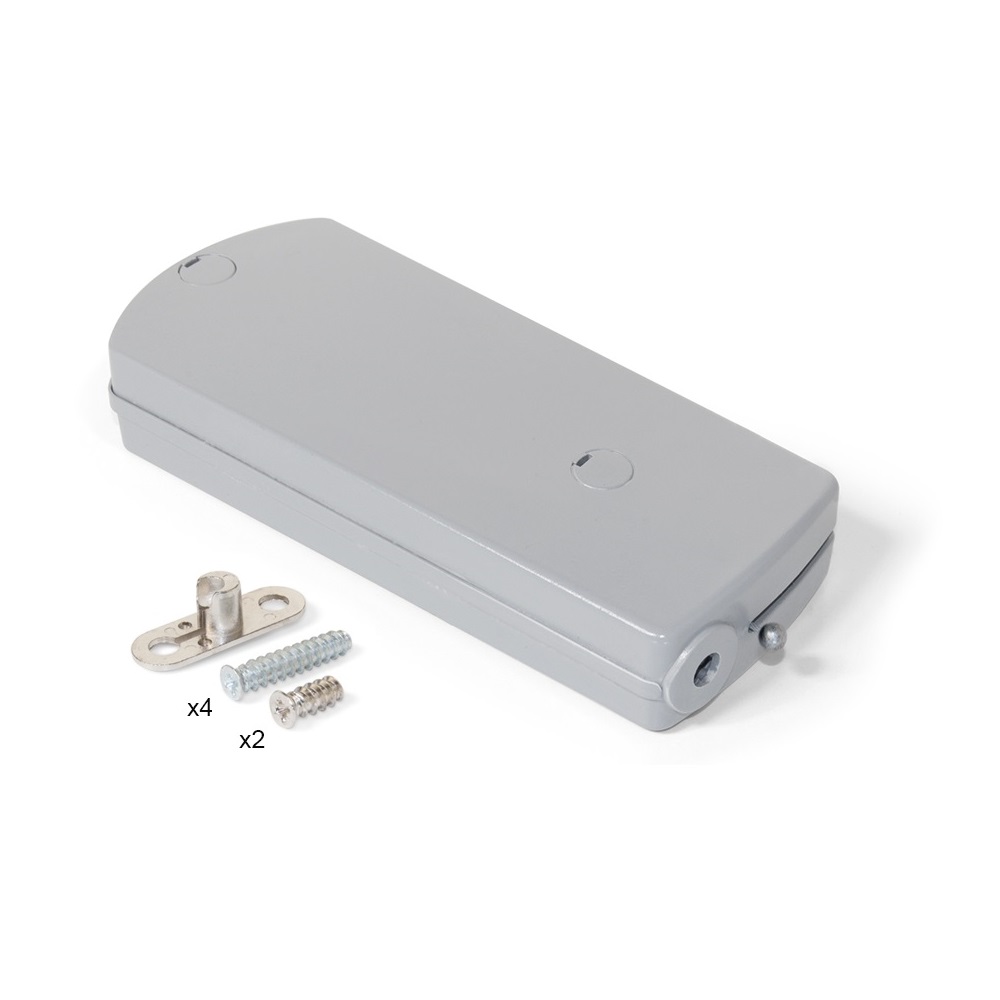

Ingår i leveransen:

• 1 set 1010621 kabelflikhållare av metall och robust plast, grå
• 6 delar Euro-skruvar

Ytterligare information:

• Ladda ner monteringsanvisningar

Tillverkarens artikelnummer:

• Artikel-ID: 1010621
• GTIN-nummer (EAN, UPC): 8432393100678

Tillverkare: EMUCA
