Praktisk vevstång, version: för två fällbara konsoler, EB-907560 och EB-907572. Enhandsanslutningsspak för Robust Soft by ROCA och EB-DA hopfällbar konsol, från Sugatsune / LAMP® (Japan)

Beskrivning

Praktisk vevstake för enhandsmanövrering, tillverkad av robust aluminiumlegering (aluminium), yta: anodiserad, EB-907560 och EB-907572, utförande: för två fällbara konsoler

Tillämpning:

Enhandsanslutningsspak för ROCA:s Robust Soft och EB-DA fällbara konsol.

Två fällbara konsoler kan manövreras med en hand samtidigt

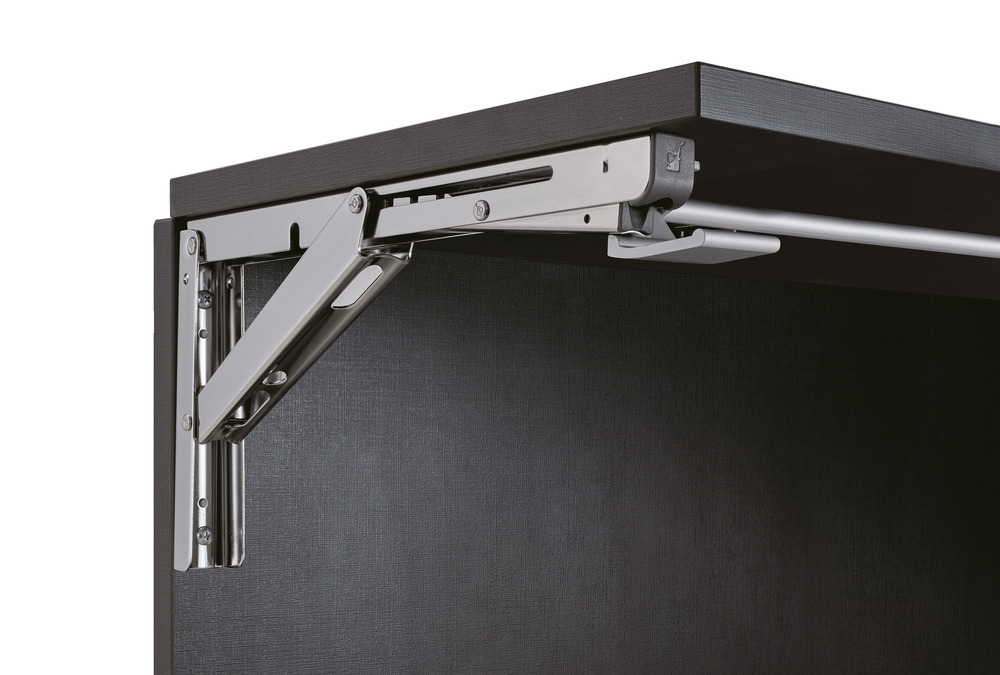

Den praktiska vevstaken av robust aluminiumlegering kopplar samman två Sugatsune EB-DA eller två ROCA Robust Soft fällbara konsoler för att bilda en synkroniserad enhet.

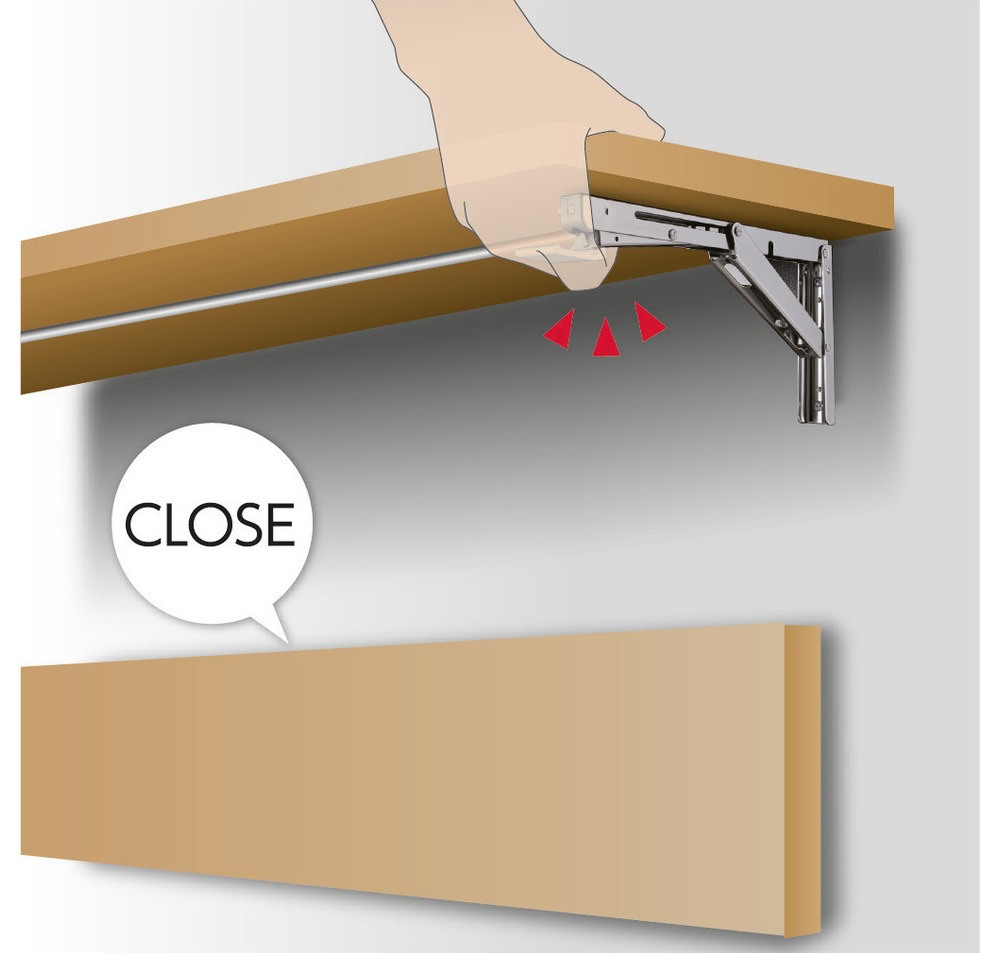

Tack vare kopplingen kan breda fällbord fällas in och ut med bara en hand.

Aluminiumstången kan förkortas (kapas till önskad längd) för att passa önskad bredd och förblir vridstyv.

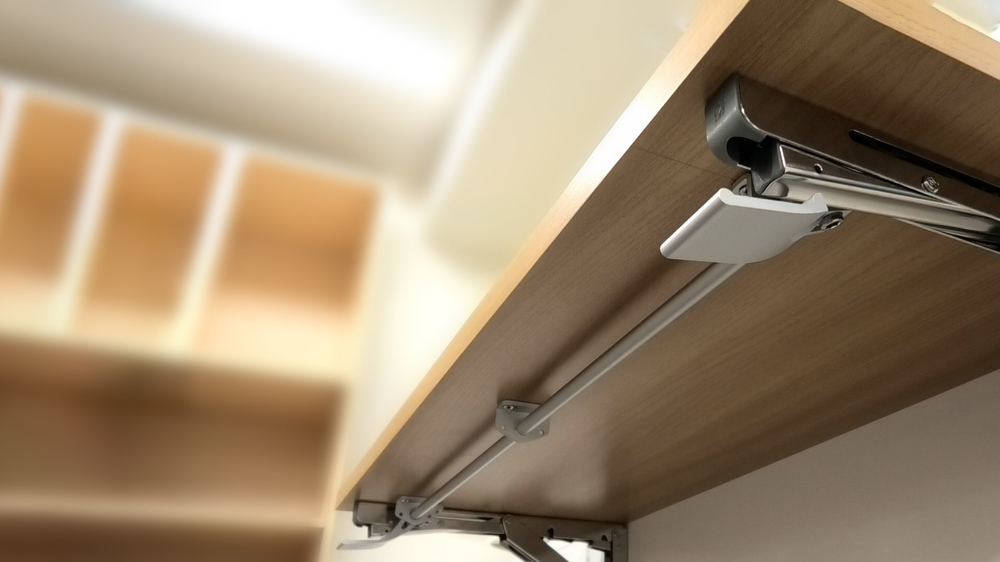

Ett mittlager som tillval förhindrar böjning på spännvidder över 700 mm (27-9/16″).

De högkvalitativa vevstakarna 120-046-397 och 120-046-395 är perfekta för bland annat:

• Robust Soft från ROCA och EB-DA hopfällbar konsol

Tekniska detaljer:

• Version: för två fällbara konsoler
• Vikt: 212 g
• Storlek: 1500 mm (59-1/16″)
• Finns i två versioner: för två fällbara fästen och för tre fällbara fästen
• Enkel installation, praktisk, stabil
• Flera spakar för enhandsmanövrering
• Maximalt avstånd mellan fällbara konsoler: 1539 mm (60-19/32″)
• Stången kan förkortas individuellt (kapas till önskad längd)
• Kan eftermonteras på befintliga EB-DA eller ROCA Robust fällbara fästen
• anodiserad
• Aluminiumlegering (aluminium, robust)
• hög märkeskvalitet på Sugatsune / LAMP®

Yta:

• Anodiserad
• Anodiserade ytor erbjuder ökad hållbarhet och korrosionsbeständighet, vilket gör dem extra hållbara och lätta att underhålla, idealiska för områden med högt slitage som kök och badrum
• Dessutom ger deras metalliska utseende och olika färger moderna interiörer ett elegant och högkvalitativt utseende

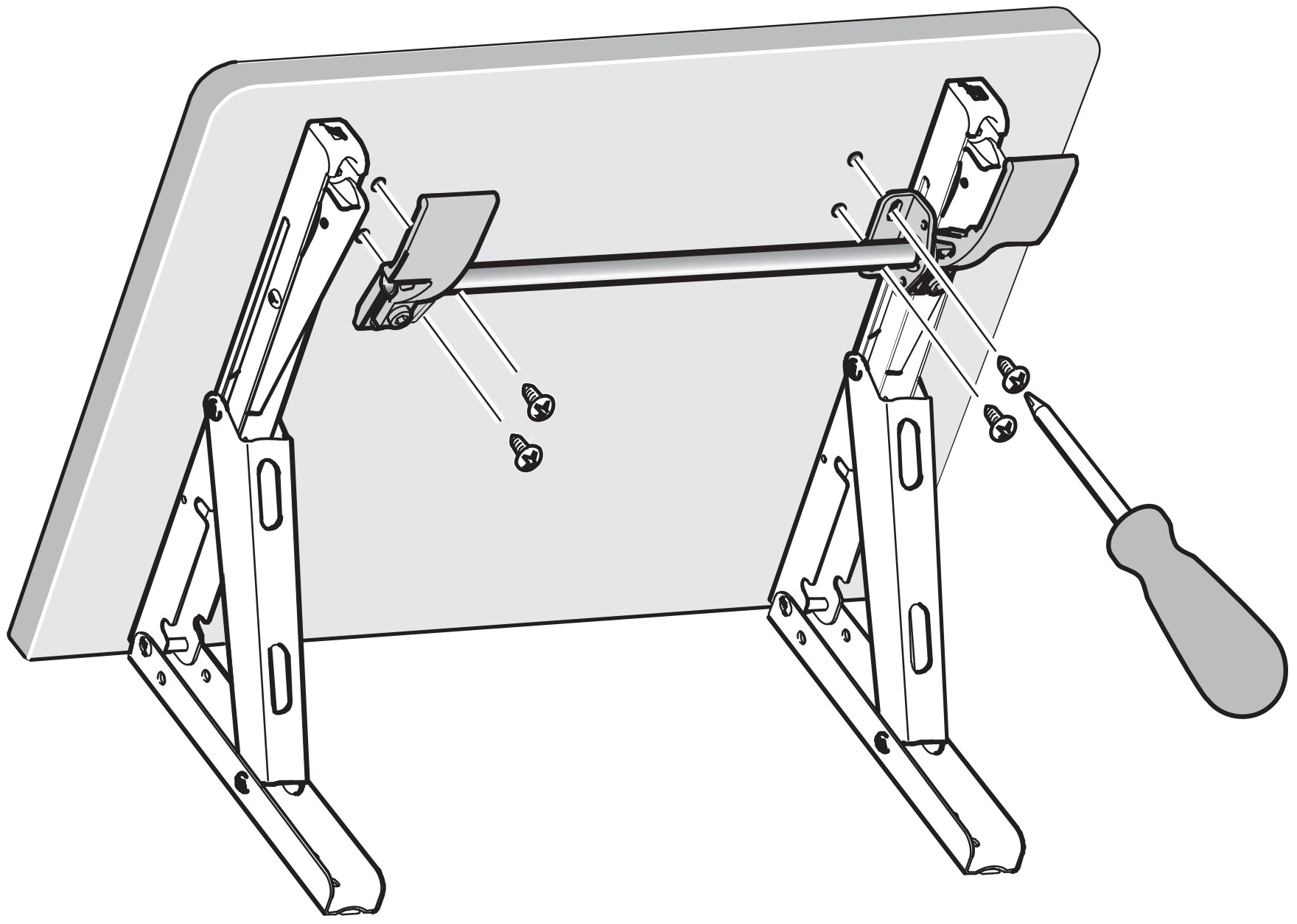

Församling:

• Före installation måste vevstaken förkortas till det fria avståndet mellan hävarmarna på EB-DA eller ROCA Robust Soft-fästena minus 39 mm (1-17/32″)
• Den förkortade stången måste sedan skjutas in i de två hävarmarna via de medföljande styrbussningarna och säkras med saxpinnarna
• Hävarmarna måste vara inriktade i jämnhöjd med konsolernas yttre flikar och skruvas fast med ⌀4.5 mm självgängande skruvar med pannhuvud
• Monteringsplattorna måste ligga plant; Ojämna ytor kan behöva fodras för att undvika spänningar
• För spännvidger över 700 mm (27-9/16″) måste det valfria mittlagret skruvas fast på mitten så att stången inte böjs (för mer information, se monteringsritning)

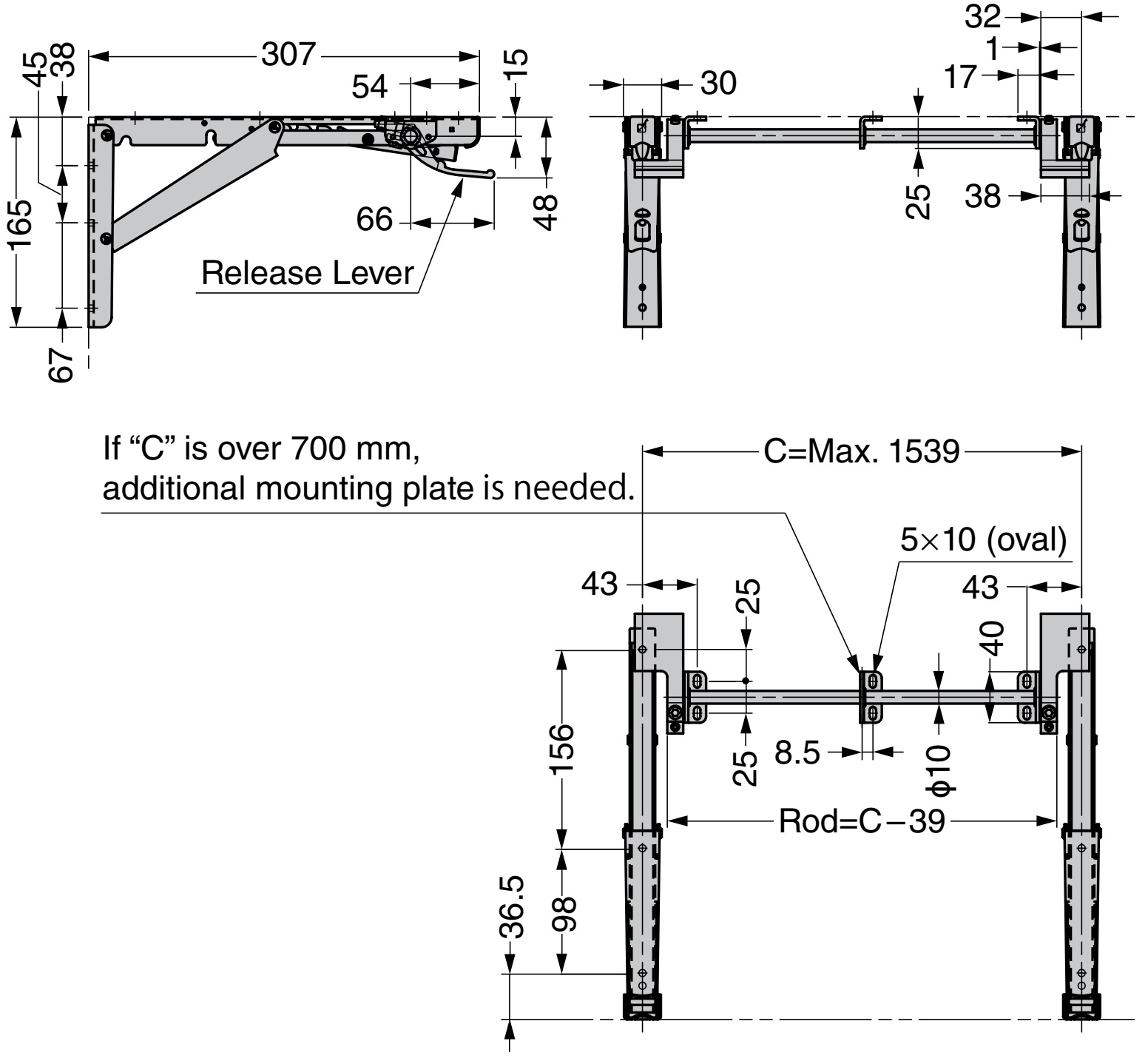

Måtten:

• Vevstakslängd: 1500 mm (59-1/16″)
• Vevstakens materialtjocklek: ⌀10 mm (25/64″)
• Hävarmens längd: 66 mm (2-19/32″)
• Hävarmens djup: 48 mm (1-57/64″)



För fler mått och detaljer, se teknisk ritning.

Material:

• Vevstakarna 120-046-397 och 120-046-395 är gjorda av robust aluminiumlegering (aluminium)
• Aluminiumlegering erbjuder utmärkt korrosionsbeständighet och hållbarhet, vilket gör den idealisk för användning i möbelbeslag
• Den är också lätt men ändå stark, vilket gör den lättare att hantera och installera utan att offra stabiliteten

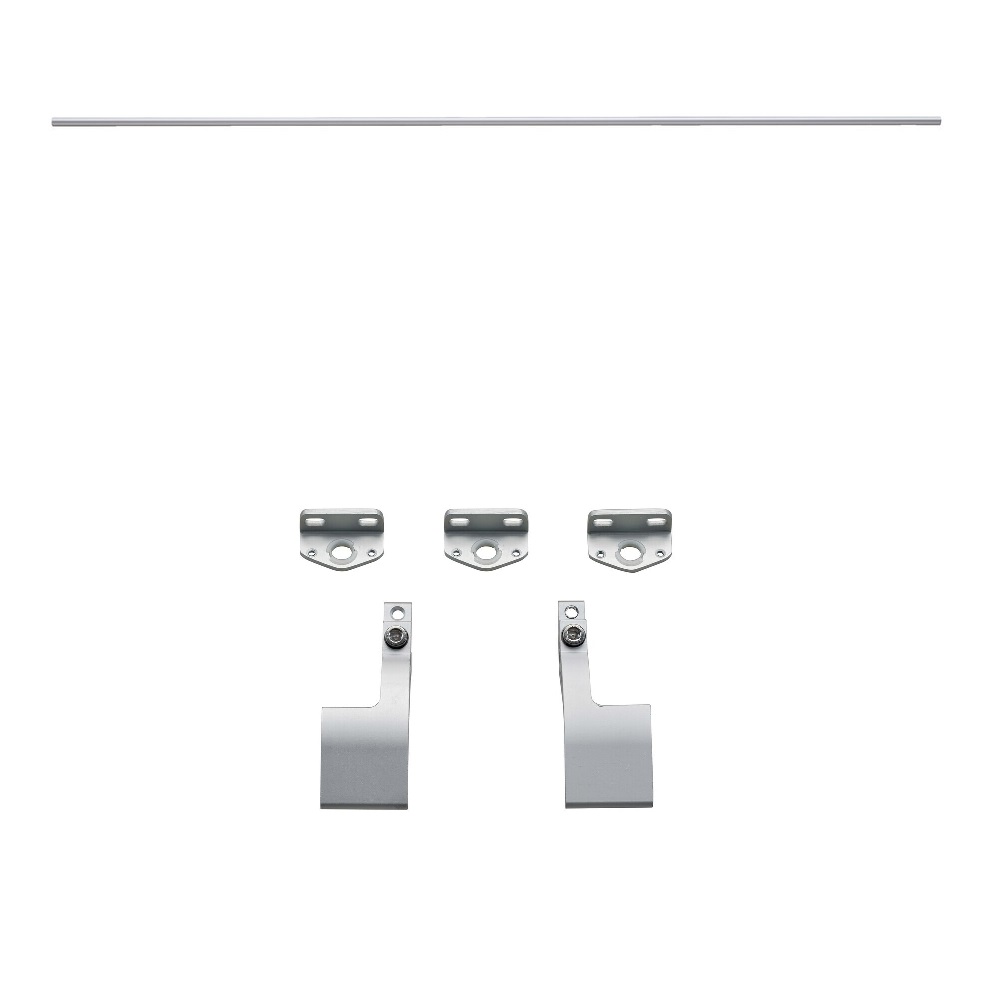

Ingår i leveransen:

• Vevstake 120-046-397 och 120-046-395 tillverkad av robust aluminiumlegering, anodiserad, utförande: för två fällbara fästen
• Två stycken hävarmar i aluminiumlegering
• Tre stycken styrbussningar av aluminiumlegering
• Observera: anslutningsskruvarna ingår inte i leveransen

Titta på produktvideon:

Ytterligare information:

• Ladda ner monteringsanvisningar

Tillverkarens artikelnummer:

• Artikel-ID: 120-046-397 och 120-046-395
• Artikelnummer: EB-907560 och EB-907572
• EAN-nummer: 4510932219891 och 4510932219877

Tillverkare: Sugatsune / LAMP® (Japan)
