Beskrivning

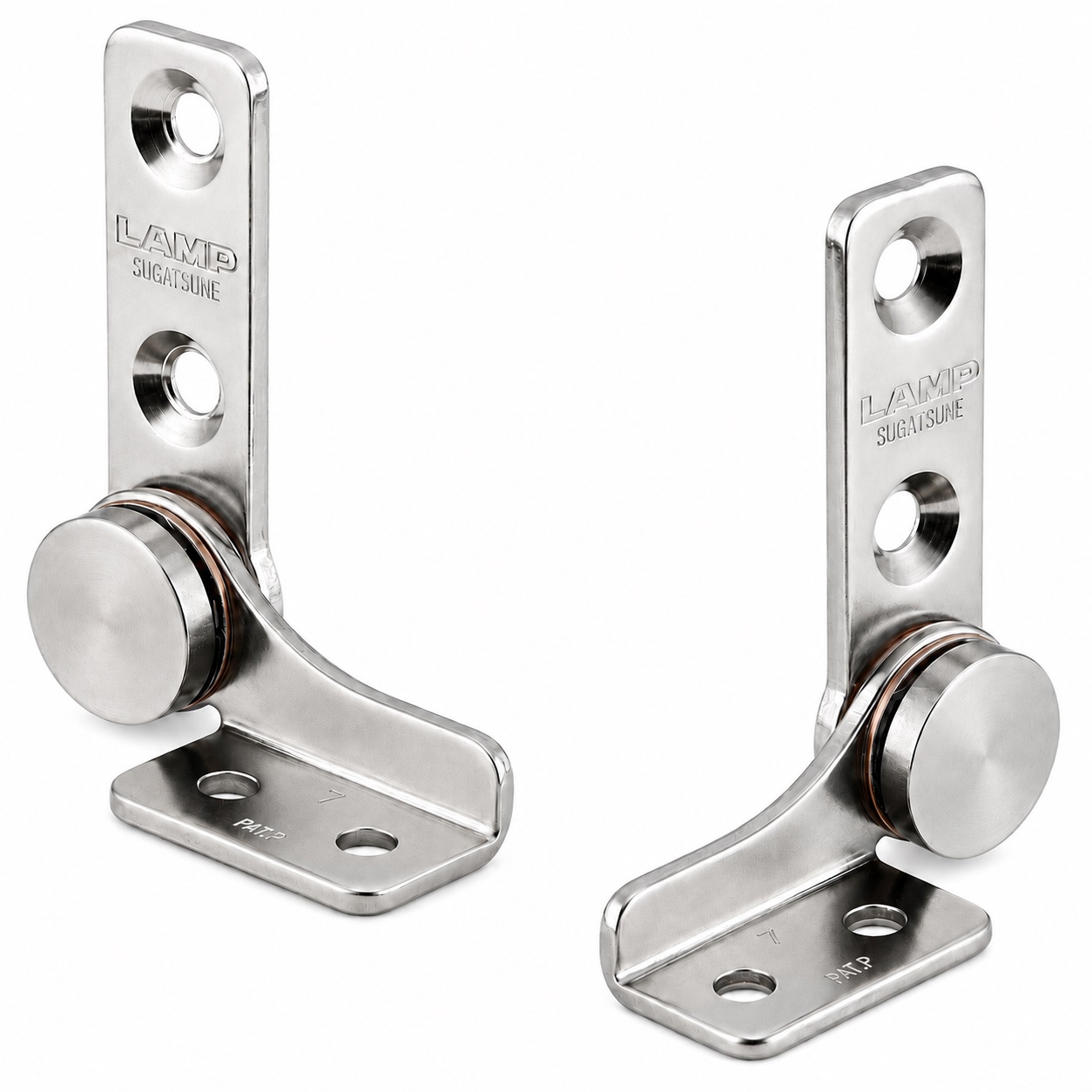

Set med 2 högkvalitativa friktionsgångjärn (vänster + höger), vridmoment: 1,4 N·m, tillverkat av högkvalitativt rostfritt stål SUS430 (1.4016 eller X6Cr17), yta: blankt polerad, HG-TB7 (HG-TB7L och HG-TB7R)

Tillämpning:

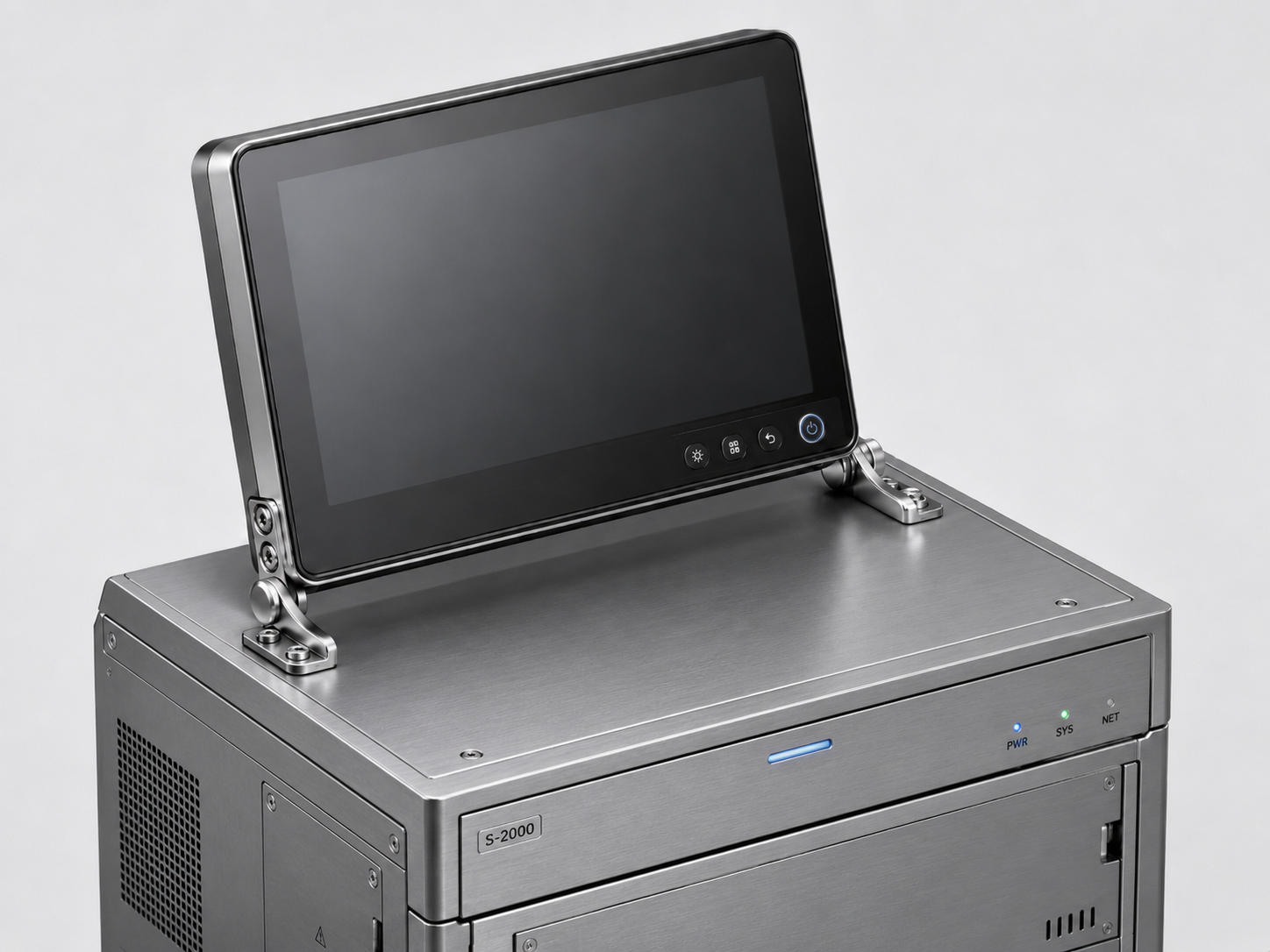

2 högkvalitativa friktionsgångjärn för enhetslock, möbelluckor, monitorhus och mycket mer.

HG-TB7 vridledsuppsättning består av ett vänster (HG-TB7L) och ett höger (HG-TB7R) gångjärn för en symmetrisk, horisontellt monterad klaffstyrning.



Varje gångjärn genererar ett konstant vridmoment på 0,7 N·m, vilket gör att klaffen kan placeras kontinuerligt inom rätt lastområde.

Tillsammans ger båda gångjärnen ett nominellt totalt vridmoment på 1,4 N·m och fördelar belastningen jämnt på båda sidor.



Fristoppfunktionen håller locket, skärmarna eller enhetsflikarna i önskad position utan ytterligare spärr.

Den spegelbildade vänster-höger-designen säkerställer ren installation och stabil, kontrollerad rörelse i båda rotationsriktningarna.



Den robusta SUS430-konstruktionen i rostfritt stål är särskilt lämplig för apparater, möbler och tekniska installationer.

De högkvalitativa HG-TB7 friktionsgångjärnen är perfekta för bland annat:

• LCD-fästen
• Övervakningskameror
• Kontrollpaneler
• Maskinkåpor
• Displayenheter
• Konsoler
• Tekniska hus
• Enhetens lock
• Möbelklaffar
• Monitorkapslingar

Tekniska detaljer:

• Vridmoment: 1,4 Nm
• Vikt: 62 g
• Storlek: 52,5 mm (2-1/16″)

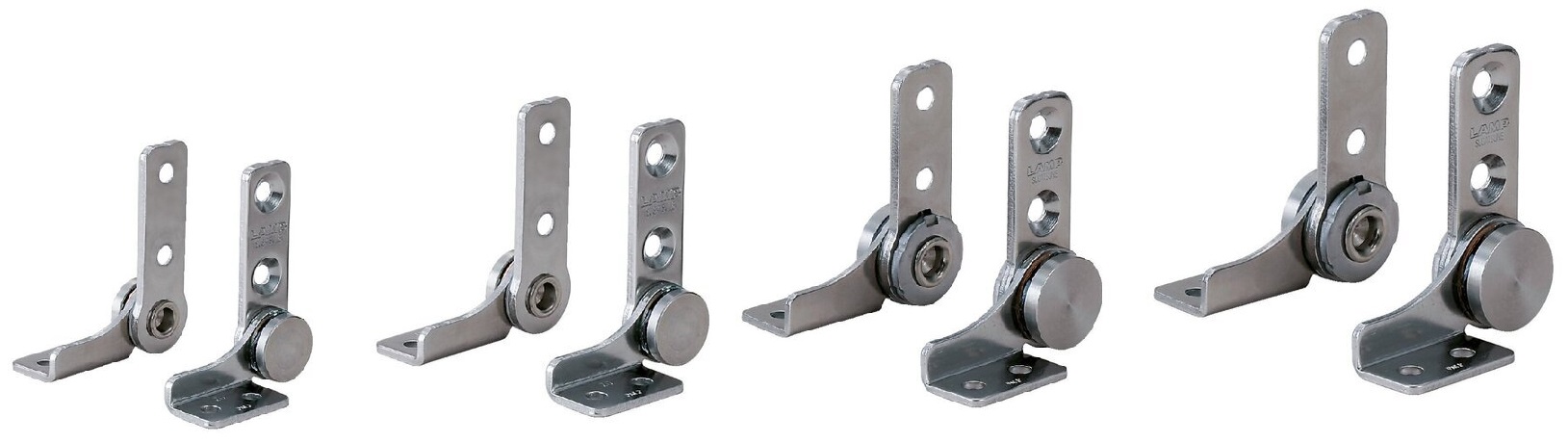

• Finns i fyra olika vridmomentnivåer: 1,4 Nm (HG-TB7), 4 Nm (HG-TB20), 6 Nm (HG-TB30) och 9 Nm (HG-TB45)
• Enkel installation, stabil
• Uppsättning med ett vänster och ett höger vridledsgångjärn
• HG-TB7L för vänster sida
• HG-TB7R för höger sida
• Konstant vridmoment i båda rörelseriktningarna
• Steglös fristoppfunktion
• Öppningsvinkel upp till 360°
• För horisontell montering
• Huvudmaterial: rostfritt stål SUS430
• Driftstemperatur från 0 °C till 40 °C
• Testat internt med 20 000 öppnings- och stängningscykler
• Spegelbild vänster-höger-design
• Lämplig för tekniska och industriella tillämpningar
• Tjocklek: 2,5 mm (3/32″)
• Glansigt polerad
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög märkeskvalitet av Sugatsune / LAMP®

Yta:

• Glansigt polerad
• Blanka polerade ytor på möbelinredning och komponenter förbättrar estetiken och ger dem ett högkvalitativt, elegant utseende
• Dessutom gör den släta ytan rengöringen enklare och säkerställer mindre vidhäftning av smuts och smuts

Församling:

• Först måste fästpunkterna på klaffen och på kroppen eller enhetens hölje markeras och förborras med hjälp av den tekniska måttritningen
• HG-TB7L är monterad på vänster sida och HG-TB7R på höger sida
• Båda gångjärnsaxlarna måste vara exakt på samma höjd, horisontellt och i linje med varandra
• För att uppnå den nödvändiga justeringsmarginalen måste monteringshålen göras något överdrivna enligt tillverkarens specifikationer med en tolerans på C0,5
• De vertikala benen är säkert fastsatta med M5 försänkta skruvar och de horisontella benen med M5 panhuvuds- eller cylinderhuvudskruvar
• Klaffen måste sedan manövreras över hela rörelseomfånget och säker placering i olika öppningspositioner måste kontrolleras

Måtten:

• Mätningarna gäller för vänster och höger gångjärn; De två versionerna är spegelbilder
• Vridmomentgångjärnshöjd: 52,5 mm (2-1/16″)
• Djup: 42,5 mm (1-43/64″)
• Bredd: 19 mm (3/4″)

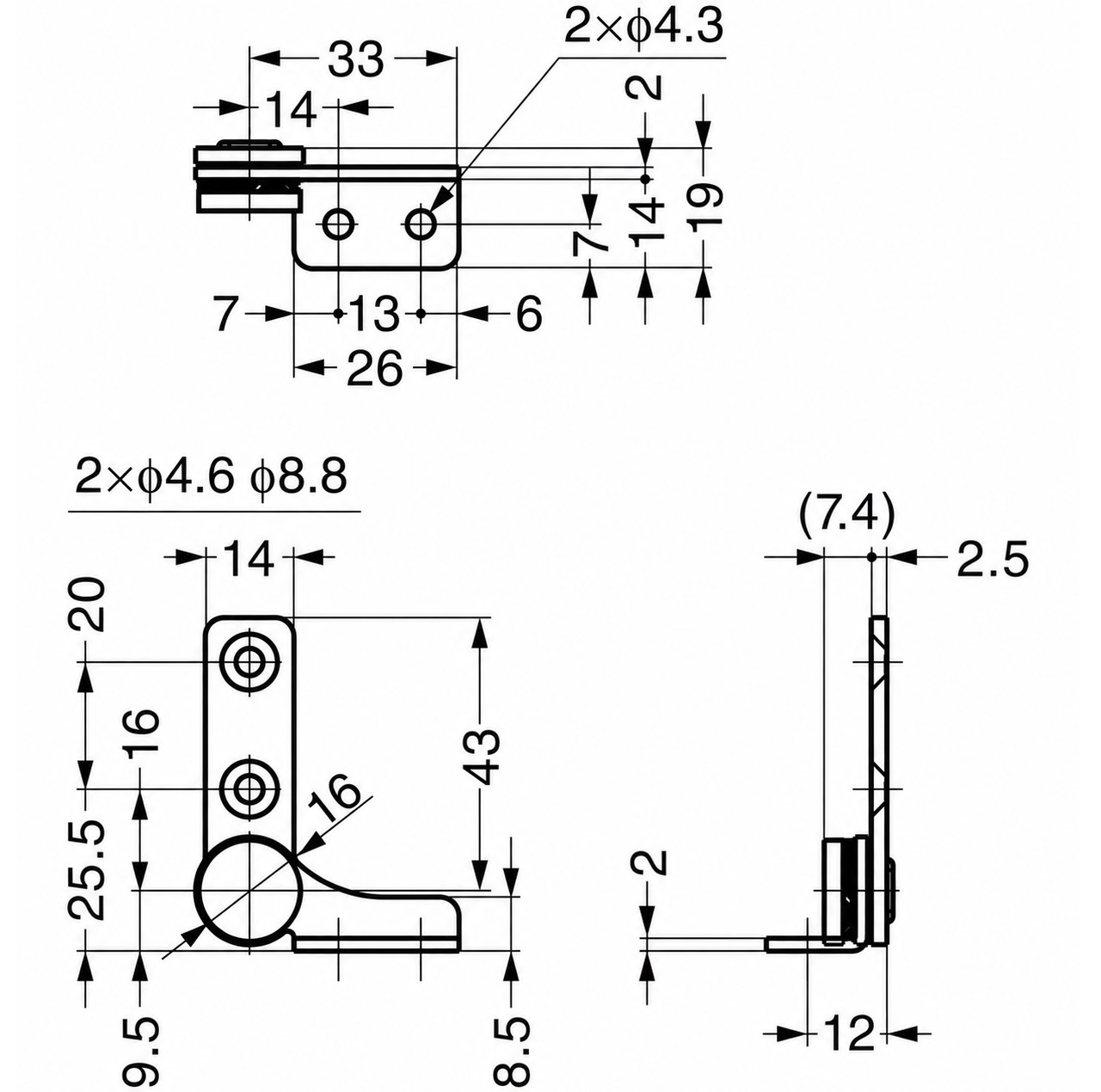

För fler mått och detaljer , se teknisk ritning.

Material:

• HG-TB7 friktionsgångjärn är tillverkade av högkvalitativt SUS430 rostfritt stål (1.4016 eller X6Cr17)
• SUS430 (1.4016) rostfritt stål ger solid korrosionsbeständighet för torra till måttligt fuktiga interiörer, vilket gör det väl lämpad för möbler och industribeslag utan kloridexponering
• Den är ferromagnetisk och därför idealisk för magnetiska lås, låsmekanismer och motplattor

Ingår i leveransen:

• 1 par vridgångjärn HG-TB7 (HG-TB7L och HG-TB7R) tillverkade av högkvalitativt rostfritt stål SUS430, polerade till blank finish
• Denna artikel inkluderar inte monteringsskruvar

Titta på produktvideon:

Tillverkarens artikelnummer:

• Artikel-ID: HG-TB7L och HG-TB7R (alternativt: 170-022-143 och 170-022-142)
• Artikelnummer: HG-TB7
• GTIN-nummer (EAN, UPC): 4510932022965 och 4510932022958

Tillverkare: Sugatsune / LAMP® (Japan)
