Beskrivning

2-delar, högkvalitativt robust visningsgångjärn, tillverkat av massivt rostfritt stål SUS304 (V2A eller 1.4301), yta: blankpolerad, B-1004-2-L (10565), höjd: 64 mm (2-33/64″), version: vänster, lastkapacitet: 10 kg (23 lbs)

Tillämpning:

Robust lyftande gångjärn för dörrar, underhållsluckor och mycket mer.

Version: vänster. För vänstergångda dörrar och klaffar.

Lyftgångjärnet B-1004-2-L (10565) kopplar dörrar eller klaffar till ett hus på ett avtagbart sätt.

Genom att lyfta kan den rörliga delen separeras från den permanent monterade gångjärnsdelen utan att lossa fästskruvarna.

Vänsterversionen är avsedd för vänsterhängda konstruktioner.

SUS304-materialet och den spegelpolerade ytan ger hög korrosionsbeständighet för kök, marin och utomhusapplikationer.

Sex försänkta hål möjliggör injämning och låg interferensfastning med M3-sänkta skruvar.

När två gångjärn används vertikalt anger TAKIGEN en dörrmassa på 10 kg som referensvärde.

De högkvalitativa B-1004-2-L fjädringsgångjärnen är perfekta för bland annat:

• Yttre hus
• Maskindörrar
• Utrustningsdörrar
• Maskinkåpor
• Dörrar till köksapparater
• Dörrar
• Underhållsluckor

Tekniska detaljer:

• Version: vänster
• Vikt: 40 g (för 2 stycken: 80 g)
• Lastkapacitet (lastkapacitet): 10 kg (23 lbs) – för 2 stycken
• Höjd: 64 mm (2-33/64″)
• Finns i 2 finishar: vänster och höger, i 2 material: SUS304 rostfritt stål och stål, och i 3 längder: 50 mm, 64 mm och 75 mm
• Enkel installation, stabil
• Avtagbar tvådelad konstruktion
• Hög korrosionsbeständighet
• Materialtjocklek: 1,5 mm (1/16″)
• Sex försänkta hål för M3-skruvar
• ⌀4 mm (5/32″) gångjärnspinne
• Dörren kan tas bort utan att skruvarna lossas
• Lämplig för både inomhus- och utomhusbruk
• RoHS10-kompatibel
• Glansigt polerad
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög varumärkeskvalitet från TAKIGEN®

Yta:

• Glansigt polerad
• Blanka polerade ytor på möbelinredning och komponenter förbättrar estetiken och ger dem ett högkvalitativt, elegant utseende
• Dessutom gör den släta ytan rengöringen enklare och säkerställer mindre vidhäftning av smuts och smuts

Församling:

• Fästningen görs med 6 stycken M3 försänkta skruvar (ej inkluderat)
• WAHR B-1004-2-L (10565) har 6 monteringshål
• Avståndet mellan monteringshålen är 24 mm horisontellt och 24 mm vertikalt
• Först måste positionerna för de två gångjärnshalvorna markeras enligt vänster stoppriktning och de sex fästpunkterna måste förberedas
• Gångjärnshalvan på höljets sida är fastsatt med tre M3-försänkta skruvar
• Gångjärnshalvan på dörrsidan är också monterad med tre M3-sänkta skruvar
• Båda halvorna av gångjärnet måste justeras så att gångjärnsstiftet kan sättas in utan spänning
• Dörren eller luckan fästs sedan på gångjärnssprinten uppifrån
• Slutligen är det nödvändigt att kontrollera slätheten, full kontakt med stiftet och att alla skruvar sitter tätt

Måtten:

• Total lyftgångjärnshöjd: 64 mm (2-33/64″)
• Bredd: 36 mm (1-27/64″)
• Gångjärnsstiftets diameter: ⌀4 mm (5/32″)

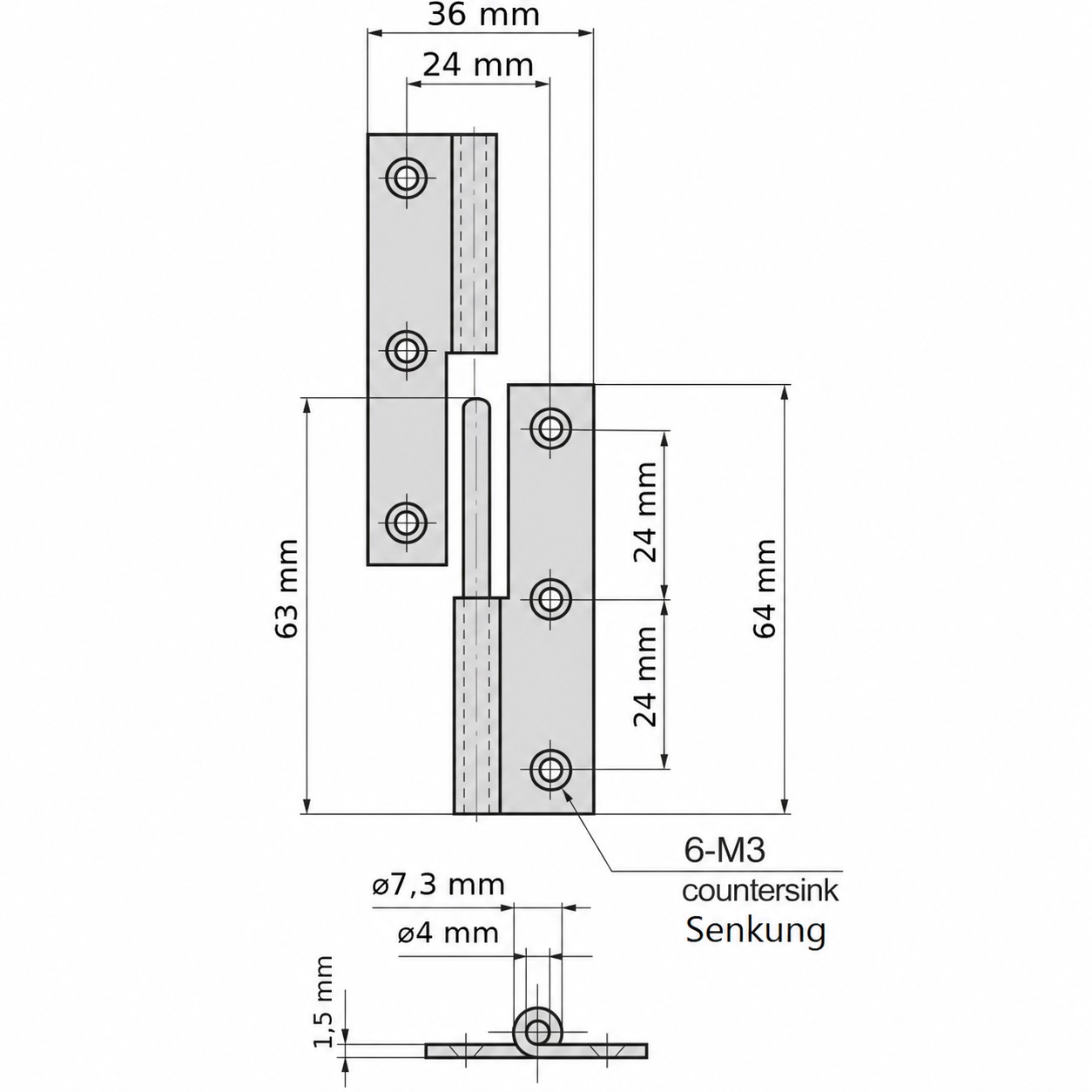

För fler mått och detaljer , se teknisk ritning.

Material:

• B-1004-2-L:s flaggskeppsgångjärn är tillverkade av massivt rostfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rostfritt stål kännetecknas av sin höga korrosionsbeständighet och hållbarhet, vilket gör det idealiskt för användning i krävande miljöer
• Dessutom erbjuder den en attraktiv, polerad eller satinfinish som är både modern och lätt att underhålla

Ingår i leveransen:

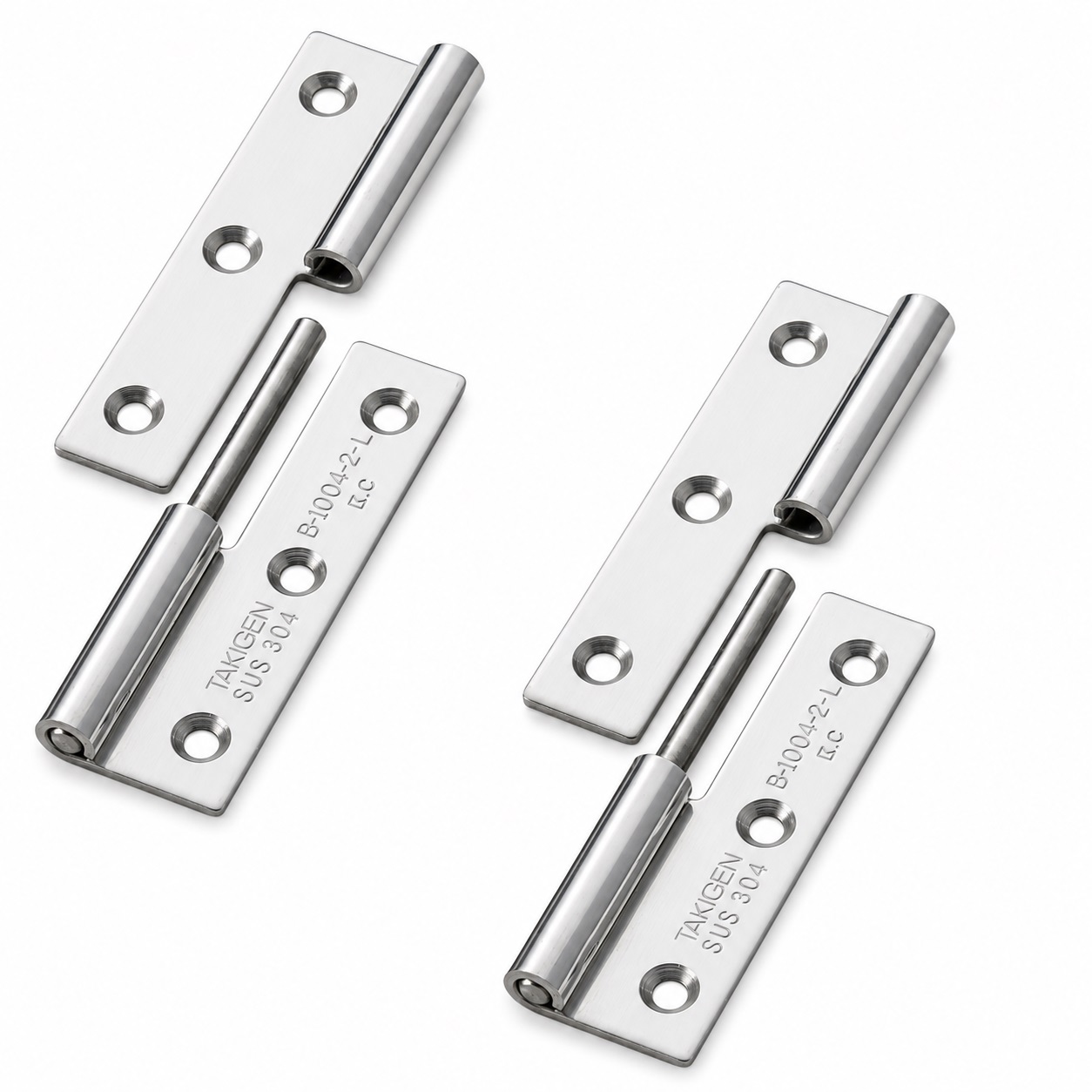

• 2 delar lyftgångjärn B-1004-2-L (10565) tillverkat av massivt rostfritt stål SUS304, blankt polerad, 64 mm (2-33/64″), version: vänster
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens artikelnummer:

• Artikel-ID: 10565
• Artikelnummer: B-1004-2-L
• GTIN-nummer (EAN, UPC): 0618455525858

Tillverkare: TAKIGEN (Japan)
