Beskrivning

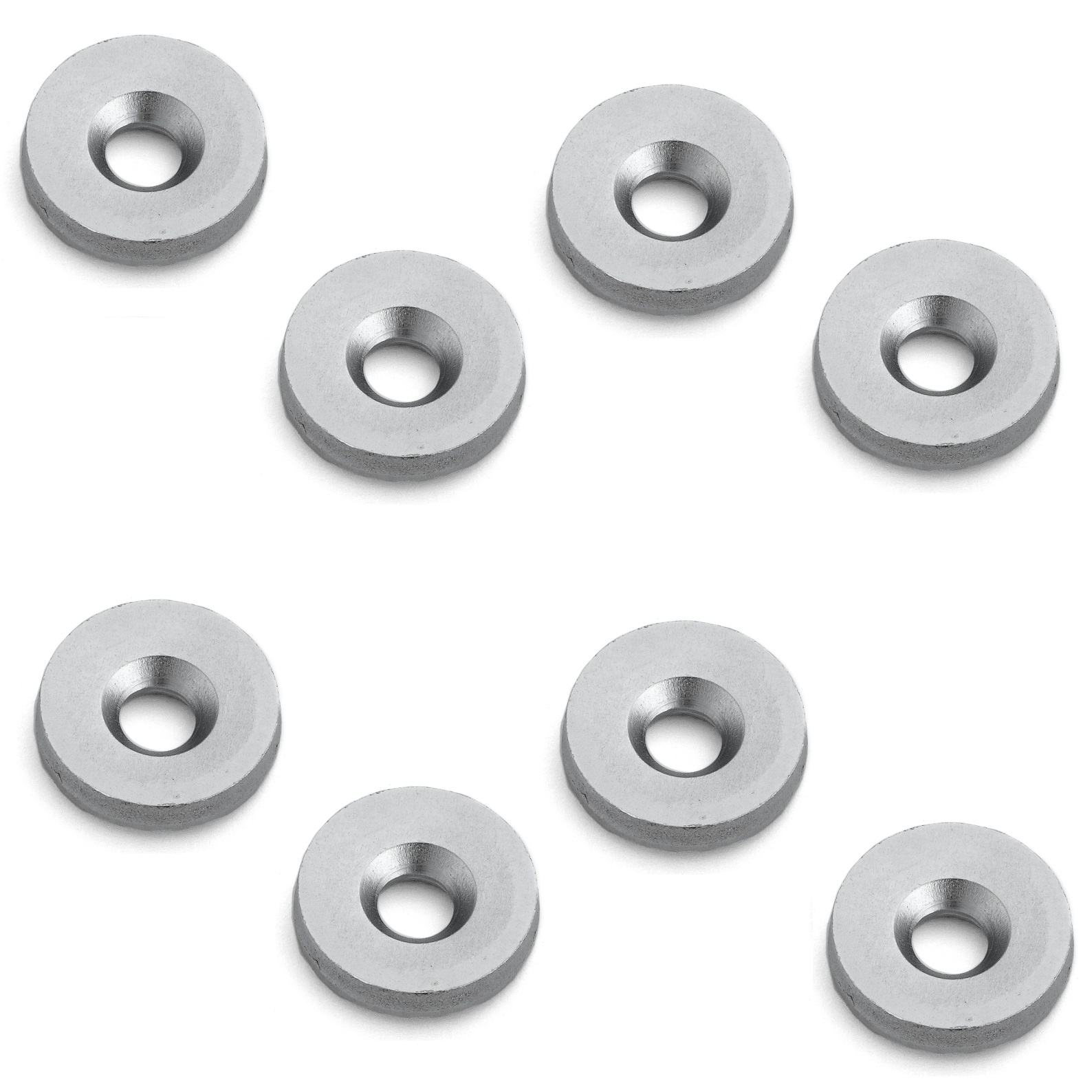

8 stycken högkvalitativ rund magnetisk motplatta, tillverkade av robust stål, yta: zinkkromat, W4 (140-050-051), diameter: ⌀12 mm (15/32″)

Tillämpning:

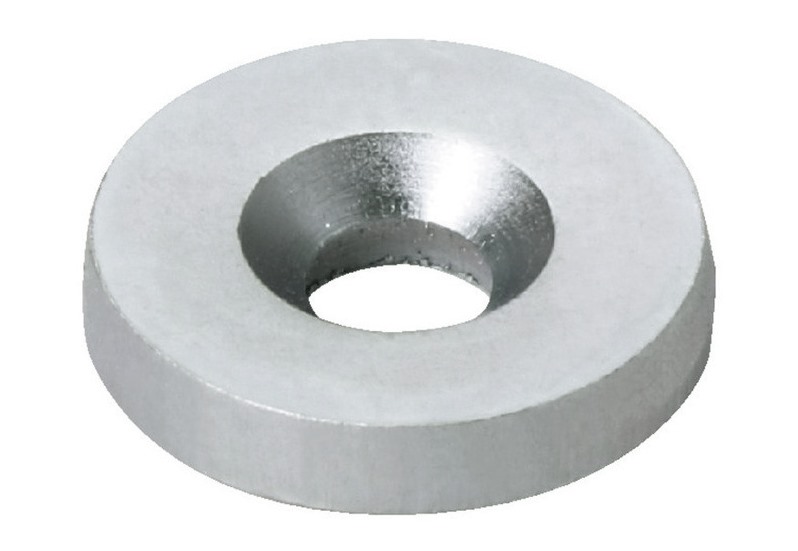

Magnetisk motsvarighet för magnetiska spärrar, magnetlås, skåpdörr och mycket mer.

W4 (140-050-051) magnetiska motskivan av robust stål fungerar som motsvarighet till magnetiska lås och push-to-open magnetiska kapslingar.



Tack vare ytan belagd med zinkkromat är den magnetiska motplåten W4 korrosionsbeständig.

Den magnetiska motsvarigheten W4 (140-050-051) är lämplig för alla magnetiska sluten och tryckmagnetiska sluten.

De högkvalitativa magnetiska räknarplattorna W4 är perfekta för, bland annat:

• Möbler dörrar
• Push-to-open magnetiska stängningar
• Magnetisk flugsnappare
• Magnetisk stängning
• Skåp dörr

Tekniska detaljer:

• Vikt: 1,7g
• Diameter: ⌀12 mm (15/32″)
• Enkel installation, stabil
• Tjocklek: 2,5 mm (3/32″)
• rund
• Hög korrosionsbeständighet
• Genomgående hål med försänkning, hål ⌀3,4 mm (9/64″), försänkning 3,4 mm (9/64″)
• Lämplig för trä och MDF
• Zinkkromat
• stål, robust
• Hög märkeskvalitet av Sugatsune / LAMP®

Yta:

• Zinkkromat
• Den galvaniserade ytan skyddar mot rost och korrosion

Församling:

• Fästningen görs med försänkta skruvar ⌀3 mm (ej inkluderat)
• W4:s magnetiska bänkplatta är placerad på insidan av dörren så att den sitter exakt mittemot det magnetiska låset
• Kopplingsplattan har ett monteringshål med en diameter på ⌀3,4 mm (9/64″) med försänkning ⌀6 mm (15/64″)
• Ett 2 mm centreringshål sätts in och den magnetiska motsvarigheten W4 skruvas sedan fast med en spånskiveskruv, med skruvhuvudet spolat i försänkaren
• Funktionen ska sedan testas genom att dörren stängs och push-to-open-mekanismen aktiveras

Måtten:

• Magnetens motsvarighetsdiameter: ⌀12 mm (15/32″)
• Djup: 2,5 mm (3/32″)
• Monteringshålets diameter: ⌀3,4 mm (9/64″)
• Yttre diameter på monteringshålet (försänkare): ⌀6 mm (15/64″)

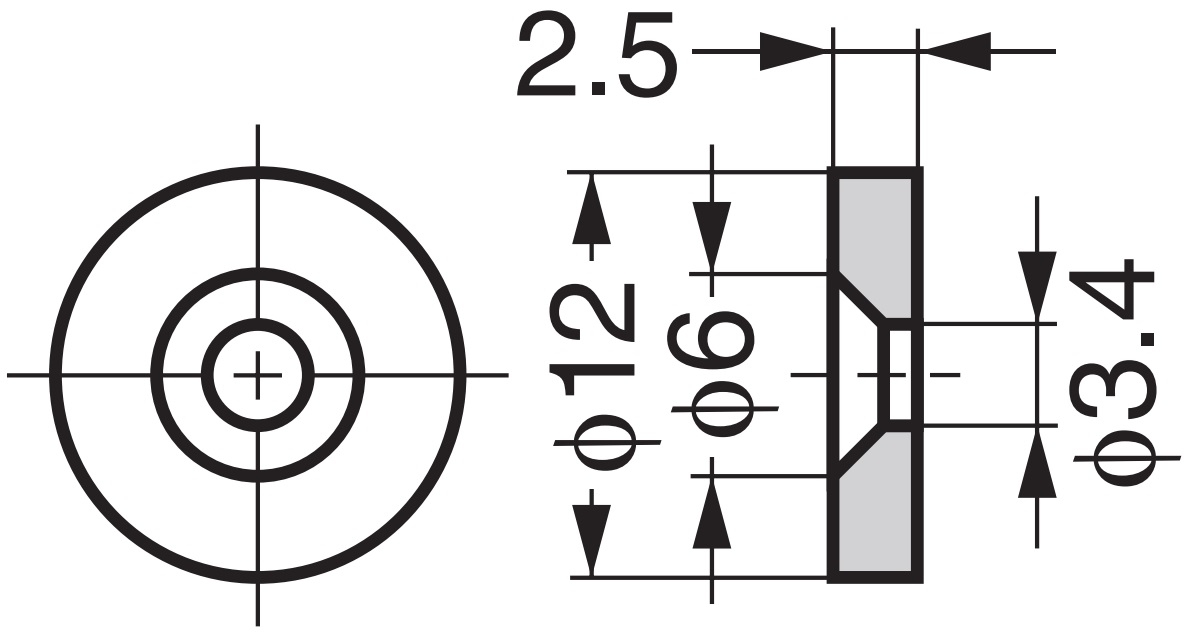

För fler mått och detaljer , se teknisk ritning.

Material:

• W4:s magnetiska räknarplattor är tillverkade av robust stål
• Stål är idealiskt för möbelbeslag eftersom det är både robust och hållbart, vilket säkerställer hög motståndskraft och lång livslängd för beslagen

Ingår i leveransen:

• 8 delar magnetisk motplåtsplatta W4 (140-050-051) tillverkad av robust stål, zinkkromat, 12 mm (15/32″)
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens artikelnummer:

• Artikel-ID: 140-050-051
• Artikelnummer: W4
• EAN-nummer: 4510932018159

Tillverkare: von Sugatsune / LAMP® (Japan)
