Beskrivning

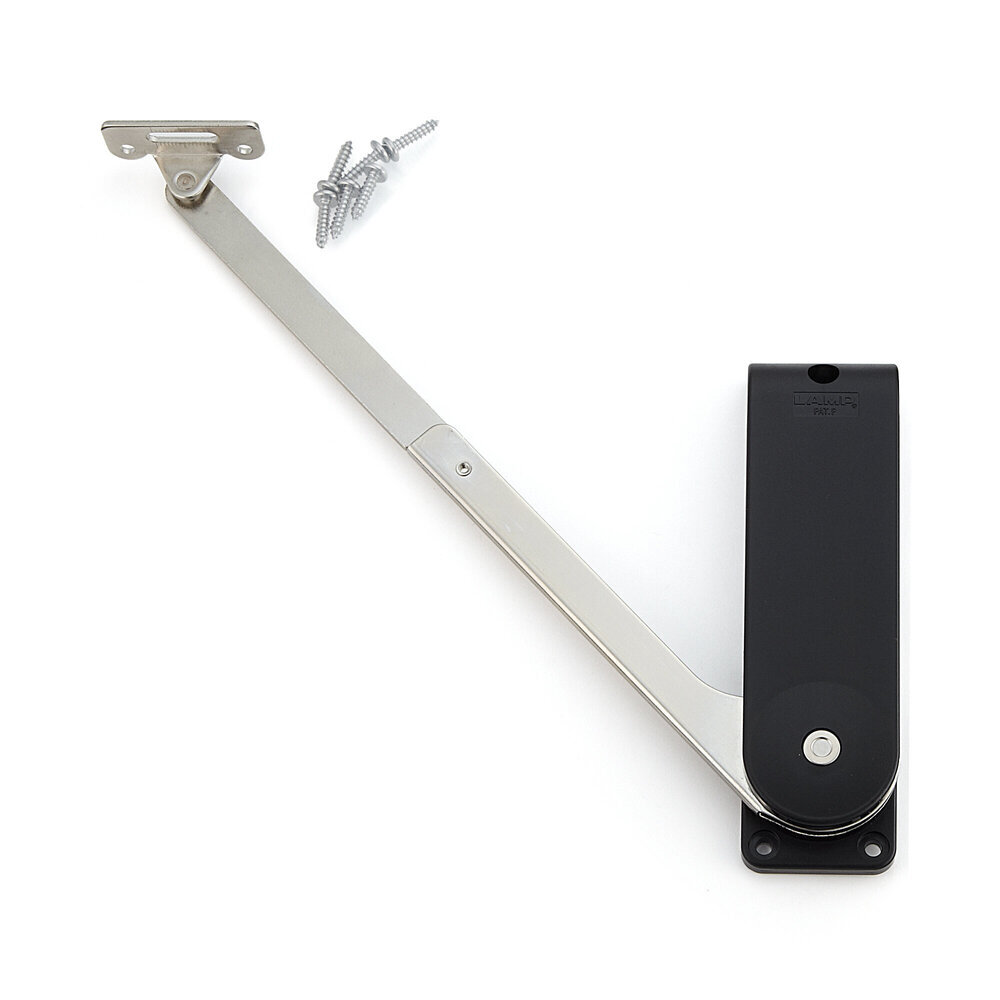

Robust klaffhaltare, tillverkad av metall och robust plast (metall och plast), yta: svart, HDS-30HL-BL (180-104-083), version: vänster
Tillämpning:
Stabilt klaffstöd för hopfällbara skåpor, köksmöbler och mycket mer.
Version: vänster. Endast vänster sida ingår.
HDS-30HL-BL (HDS-30HL-BL) klaffstöd är en mjuk klaffhållare för uppåtöppnande träklaffklaffar.
Det saktar ner klaffens stängningsrörelse och förhindrar därmed att den slår hårt.
Den integrerade låsmekanismen håller klaffen säkert mot kroppen i slutet läge.
I öppet läge stödjer kopplingen en stabil ändposition med en öppningsvinkel på 80°.
Den tunga H-versionen är avsedd för klaffar med ett vridmoment på 24,5 till 29,4 N·m per par och är därför lämplig för större eller tyngre klaffar.
Kopplingen kan kombineras med pianogångjärn, trasgångjärn eller ett lämpligt potgångjärn och möjliggör kontrollerad, högkvalitativ klaffrörelse vid möbeltillverkning.
De högkvalitativa HDS-30HL-BL-klafffästena är perfekta för bland annat:
- Möbelklaffar
- Träflikar
- Kabinettflikar
- Väggskåp
- Väggskåp
- Hem möbler
- Flip upp
- Köksmöbler
Tekniska detaljer:
- Version: vänster
- Vikt: 300 g
- Lastkapacitet (lastkapacitet): 14,7 N (1,5 kp)
- Storlek: 140 mm (5-33/64″)
- Enkel installation, stabil
- Modell H för tunga klaffar
- För uppåtöppnande träklaffar
- Mjuk funktion vid stängning
- Integrerad spjäll mot slamning
- Integrerad fångstmekanism för sluten position
- Håll funktionen helt öppen
- Testat i 50 000 öppnings- och stängningscykler
- Strålvinkel 80°
- Lämplig för pianorem, trasrem eller koppgångjärn
- Vridmomentintervall 24,5 till 29,4 N·m per par
- Svart
- robust
- Hög märkeskvalitet av Sugatsune / LAMP®
Yta:
- Svart
- Svarta ytor utstrålar en tidlös elegans och kan hjälpa till att få ett rum att se lyxigare och elegantare ut
- Även om inredningsstilar kan förändras, är svart alltid ett säkert val som enkelt kan anpassas till nya trender
- Svarta ytor kan användas i olika rum, vare sig det är köket, vardagsrummet eller kontoret
- Hävarmen på klafffästet: nickelpläterad
Församling:
- Fästningen görs med de sex skruvar som ingår i leveransområdet (självgängande pannskruv 3,5 x 15 mm)
- Först måste klaffens vridmoment beräknas och kontrolleras så att designen passar klaffens vikt och höjd
- Efter det måste gångjärnen installeras korrekt, och klaffen måste kunna öppnas och stängas smidigt innan klaffhållaren installeras
- Klaffstödet HDS-30HL-BL är fäst på vänster sida av karkassen med skruvar ⌀ 3,5 x 15 mm enligt monteringsritningen
- Klaffhållaren har 3 monteringshål. Avståndet mellan monteringshålen är 126 mm (4-61/64″) och 28 mm (1-7/64″)
- Avståndet mellan mitten av kopplingen och den inre framkanten är 35 mm (1-3/8″)
- Monteringsplattan är först endast förfäst via det slitsade hålet på klaffen
- Klaffen öppnas och stängs sedan så att monteringsplattans position kan justeras så att rörelsen flyter smidigt och smidigt
- Slutligen skruvas monteringsplattan ordentligt över de runda hålen och alla skruvar kontrolleras för att de sitter fast. Avståndet mellan monteringshålen är 32 mm (1-17/64″) (för mer information, se monteringsritning)
Måtten:
- Flikens fäste: 140 mm (5-33/64″)
- Bredd: 40 mm (1-37/64″)
- Djup: 20 mm (25/32″)
För fler mått och detaljer , se teknisk ritning.
Material:
- HDS-30HL-BL:s klaffkopplingar är gjorda av metall och robust plast (metall och plast)
- Kombinationen av metall och plast ger en optimal balans mellan styrka och flexibilitet, vilket gör kopplingarna robusta och anpassningsbara på samma gång
- Dessutom möjliggör denna kombination av material förbättrad estetik och funktionalitet, eftersom den erbjuder både stabilitet och en mängd olika designalternativ
Ingår i leveransen:
- 1-stycks klaffhållare HDS-30HL-BL (180-104-083) tillverkad av metall och robust plast, svart, version: vänster
- 6 delar självgängande pannskruv 3,5 x 15 mm
Ytterligare information:
Tillverkarens artikelnummer:
- Artikel-ID: 180-104-083
- Artikelnummer: HDS-30HL-BL
- GTIN-nummer (EAN, UPC): 4510932024259
Tillverkare: Sugatsune / LAMP® (Japan)
