Beskrivning
Robust klaffhållare, tillverkad av metall och robust plast (metall och plast), yta: vit, HDS-30HL-WT (180-109-275), version: vänster
Tillämpning:
Stabilt klaffstöd för hopfällbara skåpor, köksmöbler och mycket mer.
Version: vänster. Endast vänster sida ingår.
HDS-30HL-WT () klaffstöd är en mjuk klaffhållare för uppåtöppnande träklaffar för möbler som öppnas uppåt.
Det saktar ner klaffens stängningsrörelse och förhindrar därmed att den slår hårt.
Den integrerade låsmekanismen håller klaffen säkert mot kroppen i slutet läge.
I öppet läge stödjer kopplingen en stabil ändposition med en öppningsvinkel på 80°.
Den tunga H-versionen är avsedd för klaffar med ett vridmoment på 24,5 till 29,4 N·m per par och är därför lämplig för större eller tyngre klaffar.

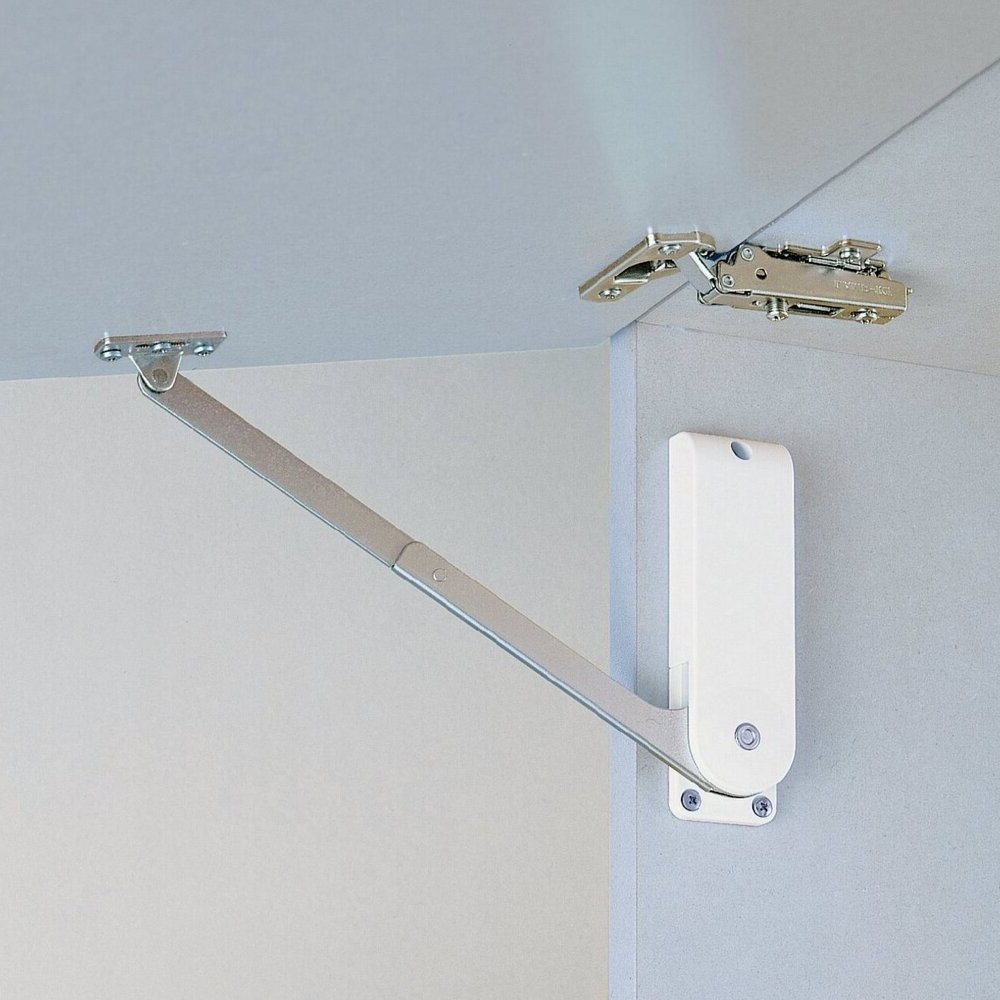

Kopplingen kan kombineras med pianogångjärn, trasgångjärn eller ett lämpligt potgångjärn och möjliggör kontrollerad, högkvalitativ klaffrörelse vid möbeltillverkning.
De högkvalitativa HDS-30HL-WT klafffästena är perfekta för bland annat:
- Möbelklaffar
- Träflikar
- Kabinettflikar
- Väggskåp
- Väggskåp
- Hem möbler
- Flip upp
- Köksmöbler
Tekniska detaljer:
- Version: vänster
- Vikt: 300 g
- Lastkapacitet (lastkapacitet): 14,7 N (1,5 kp)
- Storlek: 140 mm (5-33/64″)
- Enkel installation, stabil
- Modell H för tunga klaffar
- För uppåtöppnande träklaffar
- Mjuk funktion vid stängning
- Integrerad spjäll mot slamning
- Integrerad fångstmekanism för sluten position
- Håll funktionen helt öppen
- Strålvinkel 80°
- Lämplig för pianorem, trasrem eller koppgångjärn
- Vridmomentintervall 24,5 till 29,4 N·m per par
- Vit
- robust
- Hög märkeskvalitet av Sugatsune / LAMP®
Yta:
- Vit
- Vita ytor förmedlar en ren och modern estetik
- Den vita färgen reflekterar ljus effektivt, vilket gör att rummen ser ljusare och visuellt större ut
- Dessutom är vita föremål diskreta och lätta att rengöra, vilket gör dem särskilt praktiska för dagligt bruk
- Hävarmen på klafffästet: nickelpläterad
Församling:
- Fästningen görs med de sex skruvar som ingår i leveransområdet (självgängande pannskruv 3,5 x 15 mm)
- Först måste klaffens vridmoment beräknas och kontrolleras så att designen passar klaffens vikt och höjd
- Efter det måste gångjärnen installeras korrekt, och klaffen måste kunna öppnas och stängas smidigt innan klaffhållaren installeras

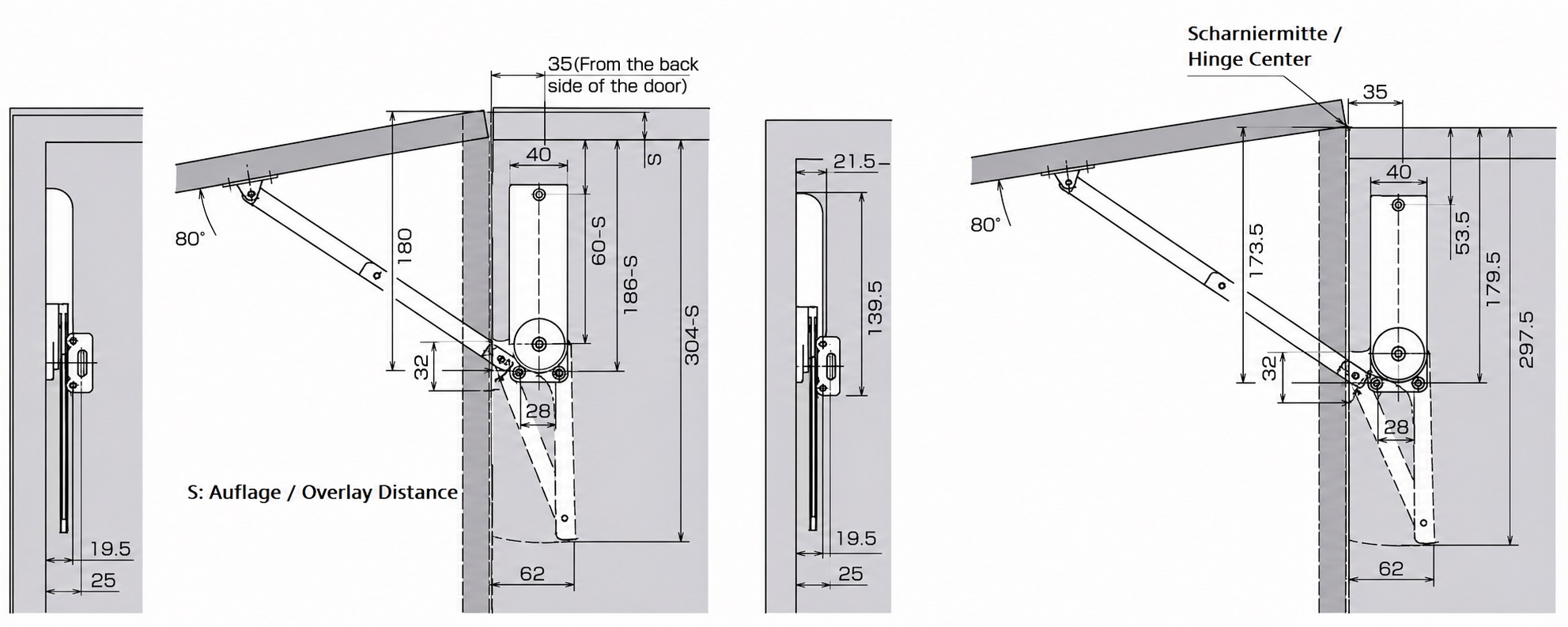

- HDS-30HL-WT:s klaffstöd fästs på högra sidan av karkassen med skruvar ⌀ 3,5 x 15 mm enligt monteringsritningen.
- Klaffhållaren har 3 monteringshål. Avståndet mellan monteringshålen är 126 mm (4-61/64″) och 28 mm (1-7/64″)
- Avståndet mellan mitten av kopplingen och den inre framkanten är 35 mm (1-3/8″)
- Monteringsplattan är först endast förfixerad via det slitsade hålet på fliken.
- Fliken öppnas och stängs sedan så att monteringsplattans position kan justeras så att rörelsen blir mjuk och jämn.
- Slutligen skruvas monteringsplattan ordentligt över de runda hålen och alla skruvar kontrolleras för att de sitter fast. Avståndet mellan monteringshålen är 32 mm (1-17/64″) (för mer information, se monteringsritning)
Måtten:
- Flikens fäste: 140 mm (5-33/64″)
- Bredd: 40 mm (1-37/64″)
- Djup: 20 mm (25/32″)

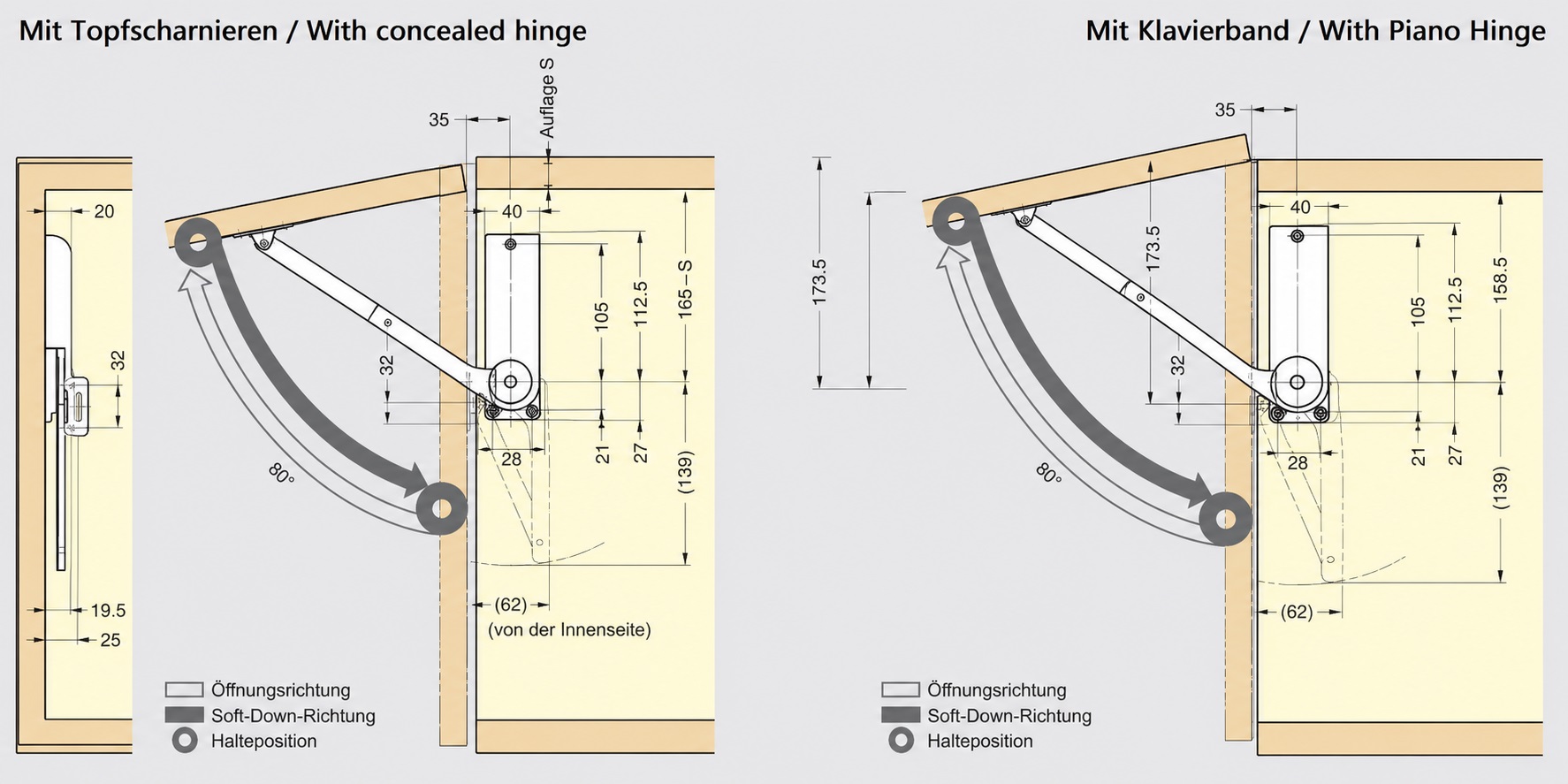

För fler mått och detaljer , se teknisk ritning.
Material:
- HDS-30HL-WT:s klafffästen är tillverkade av metall och robust plast (metall och plast)
- Kombinationen av metall och plast ger en optimal balans mellan styrka och flexibilitet, vilket gör kopplingarna robusta och anpassningsbara på samma gång
- Dessutom möjliggör denna kombination av material förbättrad estetik och funktionalitet, eftersom den erbjuder både stabilitet och en mängd olika designalternativ

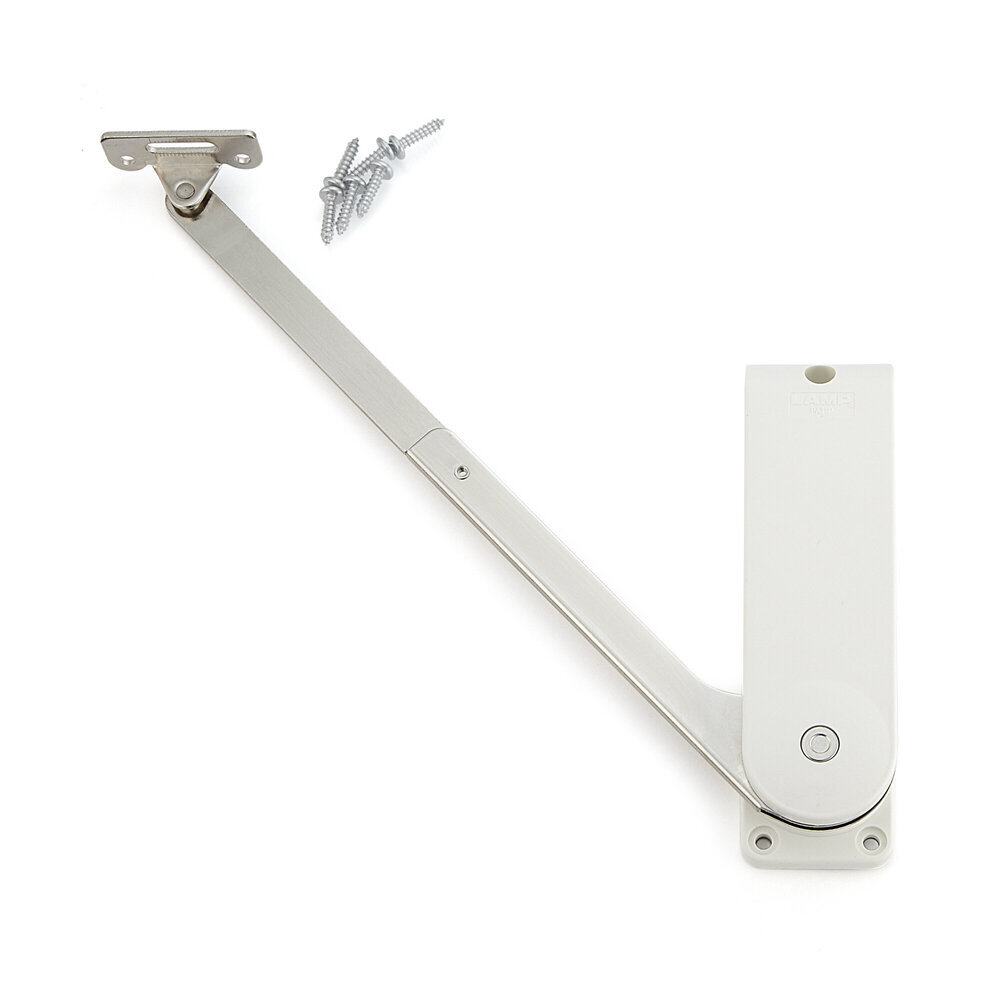

Ingår i leveransen:
- 1-stycke klaffhållare HDS-30HL-WT (180-109-275) tillverkad av metall och robust plast, vit, version: vänster
- 6 delar självgängande pannskruv 3,5 x 15 mm
Ytterligare information:
Tillverkarens artikelnummer:
- Artikel-ID: 180-109-275
- Artikelnummer: HDS-30HL-WT
- GTIN-nummer (EAN, UPC): 4510932024273
Tillverkare: Sugatsune / LAMP® (Japan)
