Beskrivning

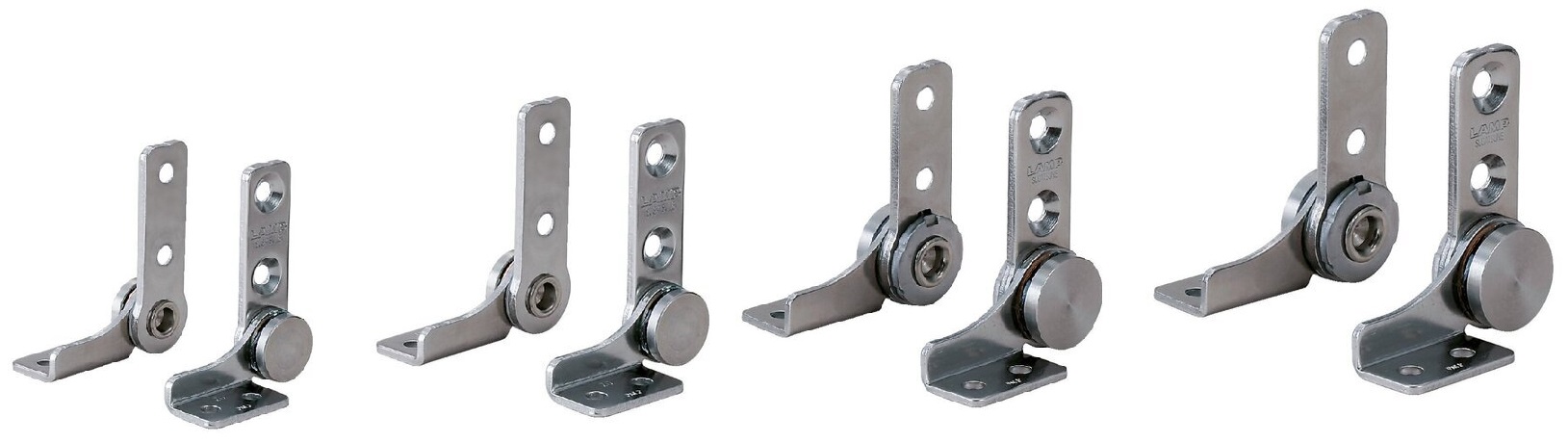

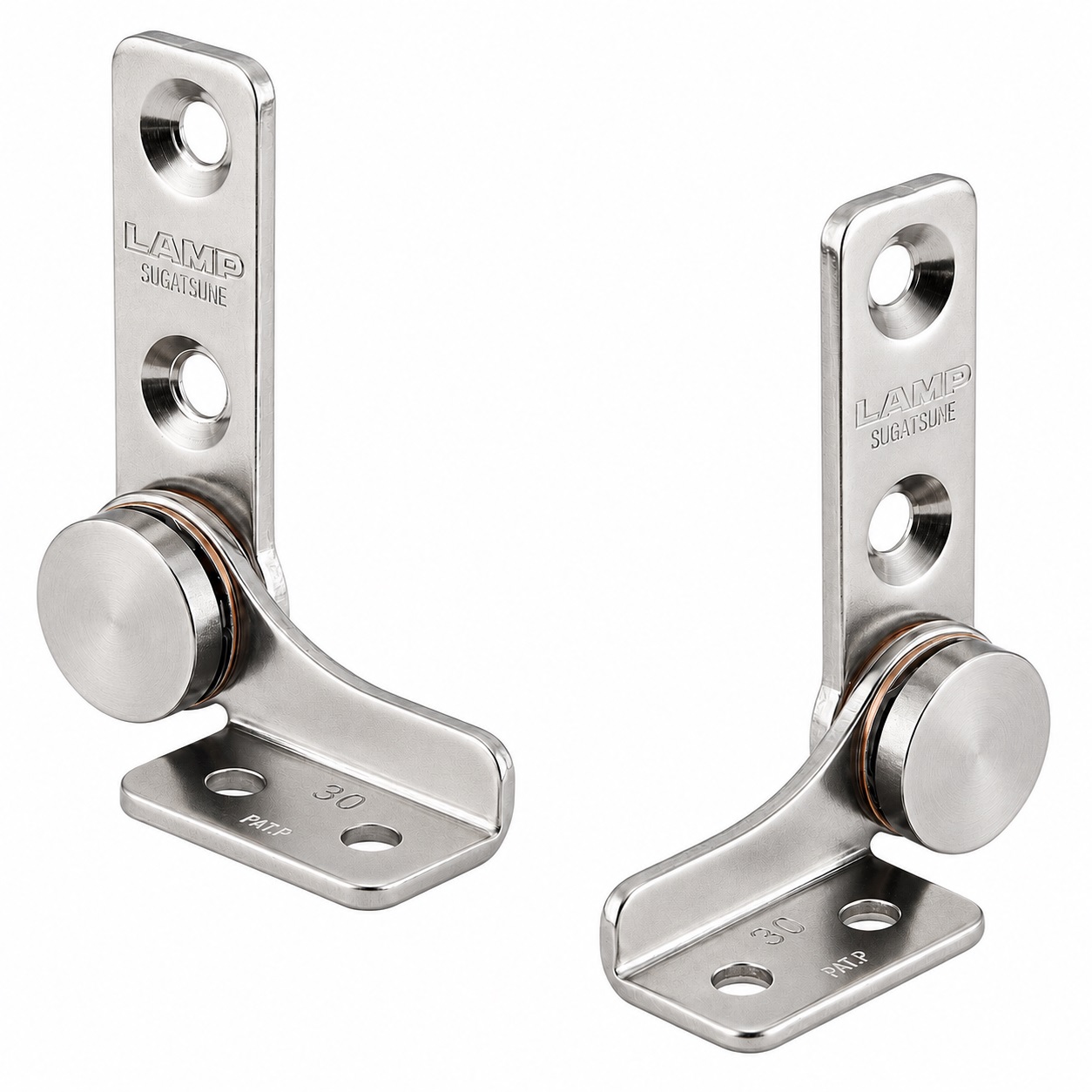

Uppsättning av 2 högkvalitativa friktionsgångjärn (vänster + höger), vridmoment: 6 N·m, tillverkade av högkvalitativt rostfritt stål SUS430 (1.4016 eller X6Cr17), yta: blankt polerad, HG-TB30 (HG-TB30L och HG-TB30R)

Tillämpning:

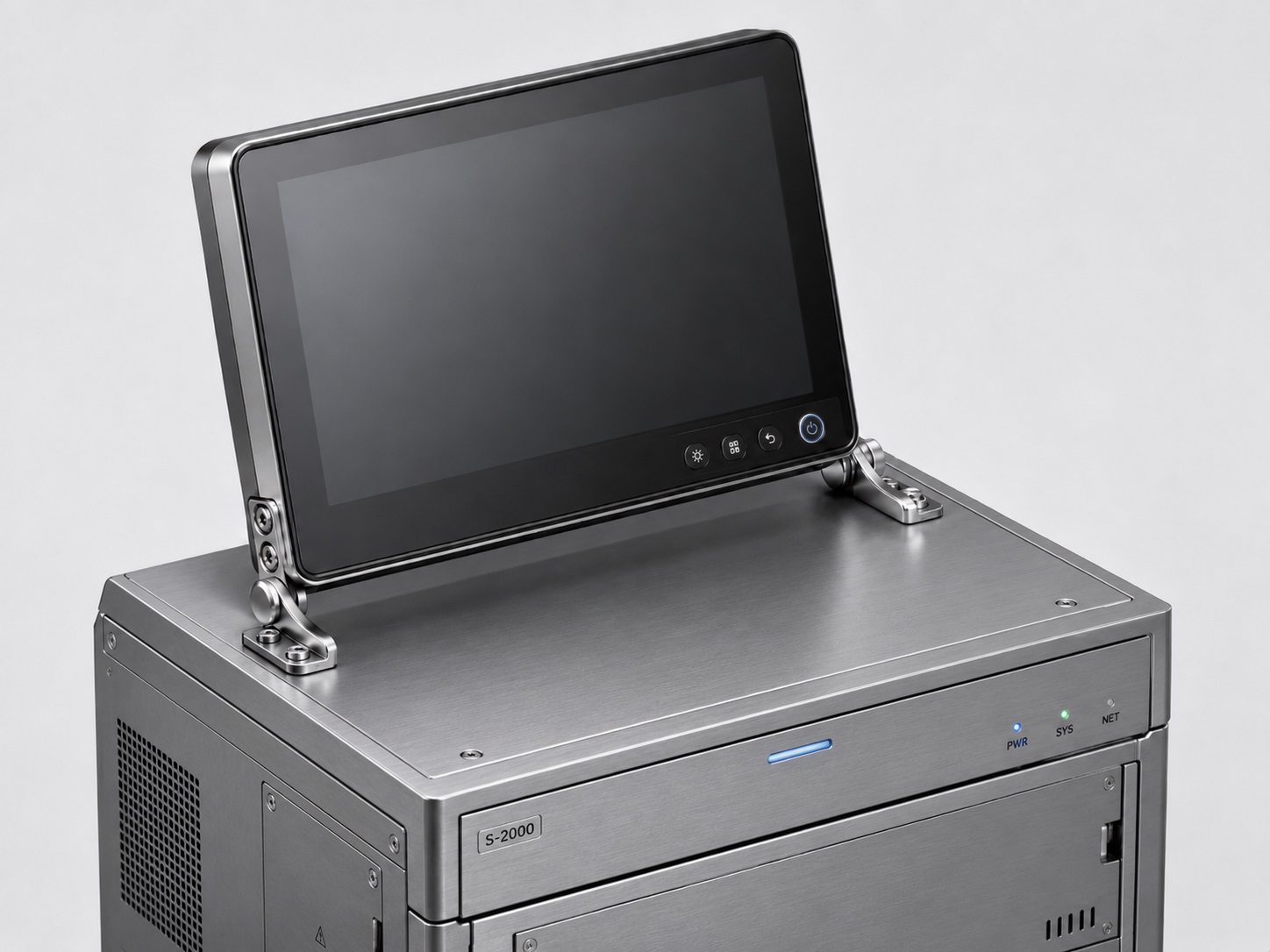

2 högkvalitativa friktionsgångjärn för enhetslock, möbelluckor, monitorhus och mycket mer.

HG-TB30 vridledsuppsättningen består av ett vänster (HG-TB30L) och ett höger (HG-TB30R) gångjärn för en symmetrisk, horisontellt monterad klaffstyrning.



Varje gångjärn genererar ett konstant vridmoment på 3 N·m, vilket gör att klaffen kan placeras kontinuerligt inom lämpligt lastområde.

Tillsammans ger båda gångjärnen ett nominellt totalt vridmoment på 6 N·m och fördelar belastningen jämnt på båda sidor.



Fristoppfunktionen håller locket, skärmarna eller enhetsflikarna i önskad position utan ytterligare spärr.

Den spegelbildade vänster-höger-designen säkerställer ren installation och stabil, kontrollerad rörelse i båda rotationsriktningarna.



Den robusta SUS430-konstruktionen i rostfritt stål är särskilt lämplig för apparater, möbler och tekniska installationer.

De högkvalitativa HG-TB30-friktionsgångjärnen är perfekta för bland annat:

• LCD-fästen
• Övervakningskameror
• Kontrollpaneler
• Maskinkåpor
• Displayenheter
• Konsoler
• Tekniska hus
• Enhetens lock
• Möbelklaffar
• Monitorkapslingar

Tekniska detaljer:

• Vridmoment: 6 N·m
• Vikt: 64 g
• Storlek: 52,5 mm (2-1/16″)
• Finns i fyra olika vridmomentnivåer: 1,4 Nm (HG-TB7), 4 Nm (HG-TB20), 6 Nm (HG-TB30) och 9 Nm (HG-TB45)
• Enkel installation, stabil
• Uppsättning med ett vänster och ett höger vridledsgångjärn
• HG-TB30L för vänster sida
• HG-TB30R för höger sida
• Konstant vridmoment i båda rörelseriktningarna
• Steglös fristoppfunktion
• Öppningsvinkel upp till 360°
• För horisontell montering
• Huvudmaterial: rostfritt stål SUS430
• Driftstemperatur från 0 °C till 40 °C
• Testat internt med 20 000 öppnings- och stängningscykler
• Spegelbild vänster-höger-design
• Lämplig för tekniska och industriella tillämpningar
• Tjocklek: 2,5 mm (3/32″)
• Glansigt polerad
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög märkeskvalitet av Sugatsune / LAMP®

Yta:

• Glansigt polerad
• Blanka polerade ytor på möbelinredning och komponenter förbättrar estetiken och ger dem ett högkvalitativt, elegant utseende
• Dessutom gör den släta ytan rengöringen enklare och säkerställer mindre vidhäftning av smuts och smuts

Församling:

• Först måste fästpunkterna på klaffen och på kroppen eller enhetens hölje markeras och förborras med hjälp av den tekniska måttritningen
• HG-TB30L är monterad på vänster sida och HG-TB30R på höger sida
• Båda gångjärnsaxlarna måste vara exakt på samma höjd, horisontellt och i linje med varandra
• För att uppnå den nödvändiga justeringsmarginalen måste monteringshålen göras något överdrivna enligt tillverkarens specifikationer med en tolerans på C0,5
• De vertikala benen är säkert fastsatta med M5 försänkta skruvar och de horisontella benen med M5 panhuvuds- eller cylinderhuvudskruvar
• Klaffen måste sedan manövreras över hela rörelseomfånget och säker placering i olika öppningspositioner måste kontrolleras

Måtten:

• Mätningarna gäller för vänster och höger gångjärn; De två versionerna är spegelbilder
• Vridmomentgångjärnshöjd: 52,5 mm (2-1/16″)
• Djup: 42,5 mm (1-43/64″)
• Bredd: 19 mm (3/4″)

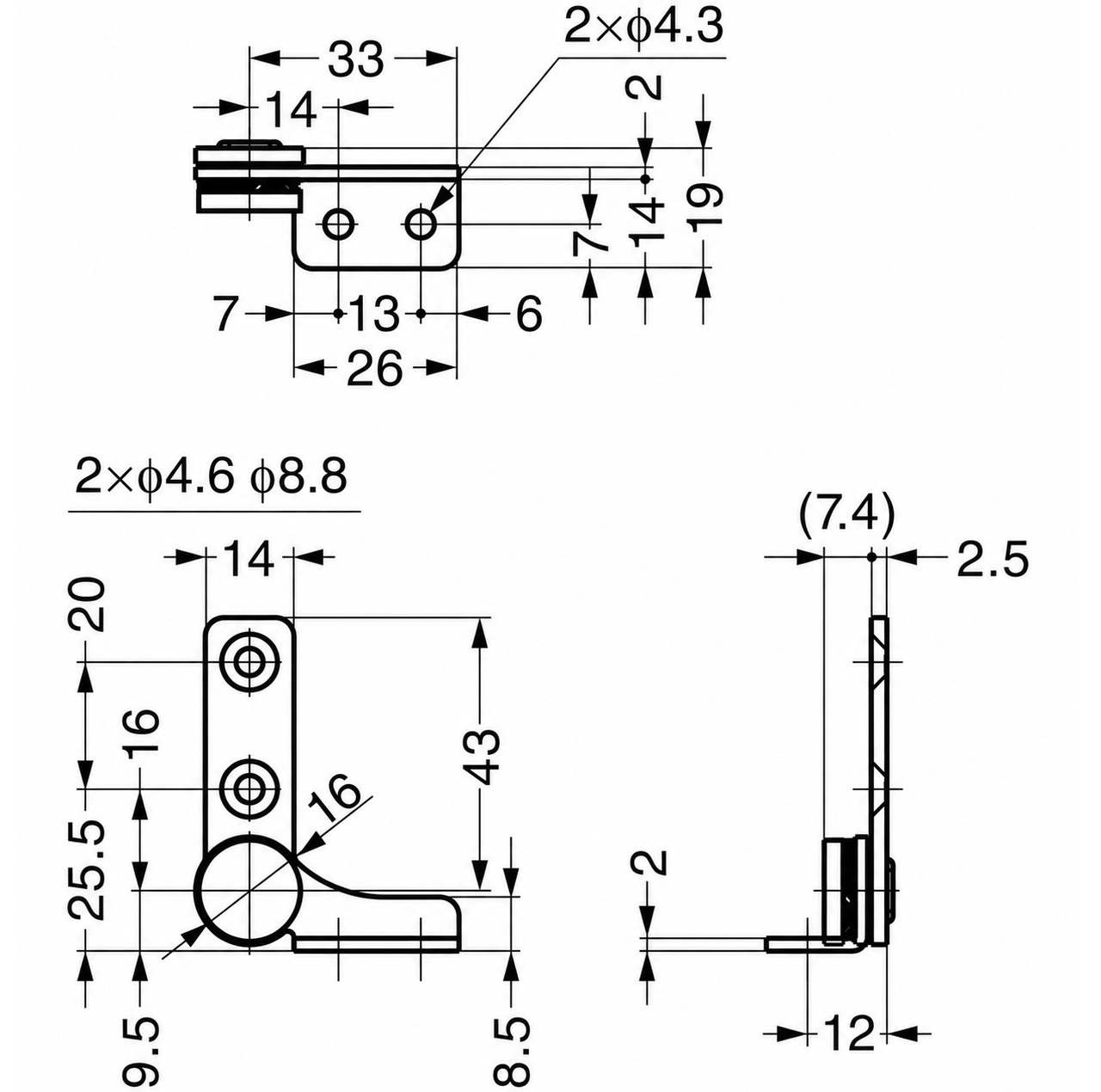

För fler mått och detaljer , se teknisk ritning.

Material:

• HG-TB30 friktionsgångjärn är tillverkade av högkvalitativt SUS430 rostfritt stål (1.4016 eller X6Cr17)
• SUS430 (1.4016) rostfritt stål ger solid korrosionsbeständighet för torra till måttligt fuktiga interiörer, vilket gör det väl lämpad för möbler och industribeslag utan kloridexponering
• Den är ferromagnetisk och därför idealisk för magnetiska lås, låsmekanismer och motplattor

Ingår i leveransen:

• 1 uppsättning vridgångjärn HG-TB30 (HG-TB30L och HG-TB30R) tillverkade av högkvalitativt rostfritt stål SUS430, polerat till blank finish
• Denna artikel inkluderar inte monteringsskruvar

Titta på produktvideon:

Tillverkarens artikelnummer:

• Artikel-ID: HG-TB30L och HG-TB30R (alternativt: 170-012-416 och 170-012-415)
• Artikelnummer: HG-TB30
• GTIN-nummer (EAN, UPC): 4510932004114 och 4510932004107

Tillverkare: Sugatsune / LAMP® (Japan)
